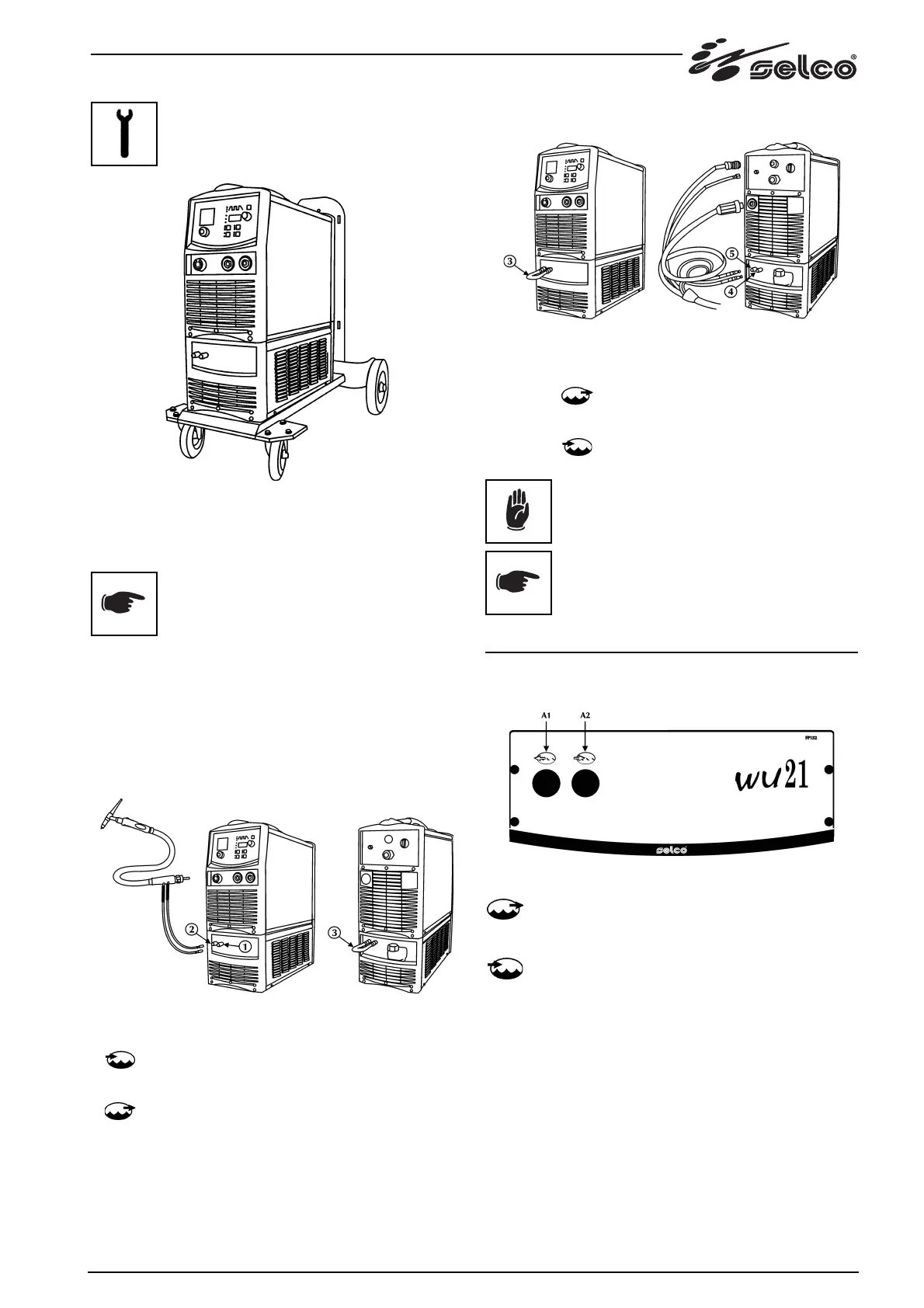

2.4 Inbedrijfstelling
- Zet de WU op de GT en bevestig hem met de 4 bijbehorende
schroeven.
- Plaats de generator op het koelsysteem en bevestig hem met
de speciale schroeven.
De volgende handelingen uitvoeren alvorens de
eenheid in werking te stellen:
- Verwijder de dop van de tank.
- Verwijder de hermetische dop van het toevoerkanaal, met
behulp van een stuk gereedschap.
- Vloeistof in de tank toevoegen indien nodig.
- Bewaar de hermetische dop voor een eventueel later vervoer
van de eenheid.
Verbinding voor TIG lassen
- Verbind de afvoerslang voor de koelvloeistof van de toorts
(rood) met het speciale verbindingsstuk (1) (rood - symbool
).
- Verbind de toevoerslang voor de koelvloeistof van de toorts
(blauw) met het speciale verbindingsstuk (2) (blauw - symbool
).
Verbinding voor MIG/MAG lassen
- Verbind de toevoerslang voor de koelvloeistof van de kabel-
bundel (blauw) met het speciale verbindingsstuk (4) (blauw
- symbool
).
- Verbind de afvoerslang voor de koelvloeistof van de kabel-
bundel (rood) met het speciale verbindingsstuk (5) (rood
- symbool
).
Monteer altijd de bypass leiding wanneer de
toorts niet met de toevoer-/afvoerverbindingen
(3) voor het koelwater verbonden is, om de koe-
leenheid niet te beschadigen.
De tank moet gevuld of bijgevuld worden met
koelvloeistof code 18.91.001.
3 PRESENTATIE VAN DE INSTALLATIE
3.1 Voorpaneel
A1: verbindingsstuk /inlaatkoppeling koelvloeistof.
Hiermee kan vloeistof met een lage temperatuur in het
koelcircuit van de brander worden gedaan.
A2: verbindingsstuk /inlaatkoppeling koelvloeistof.
Hiermee kan vloeistof, dat door de brander is verwarmd
in het koelcircuit in de WU worden gedaan.
