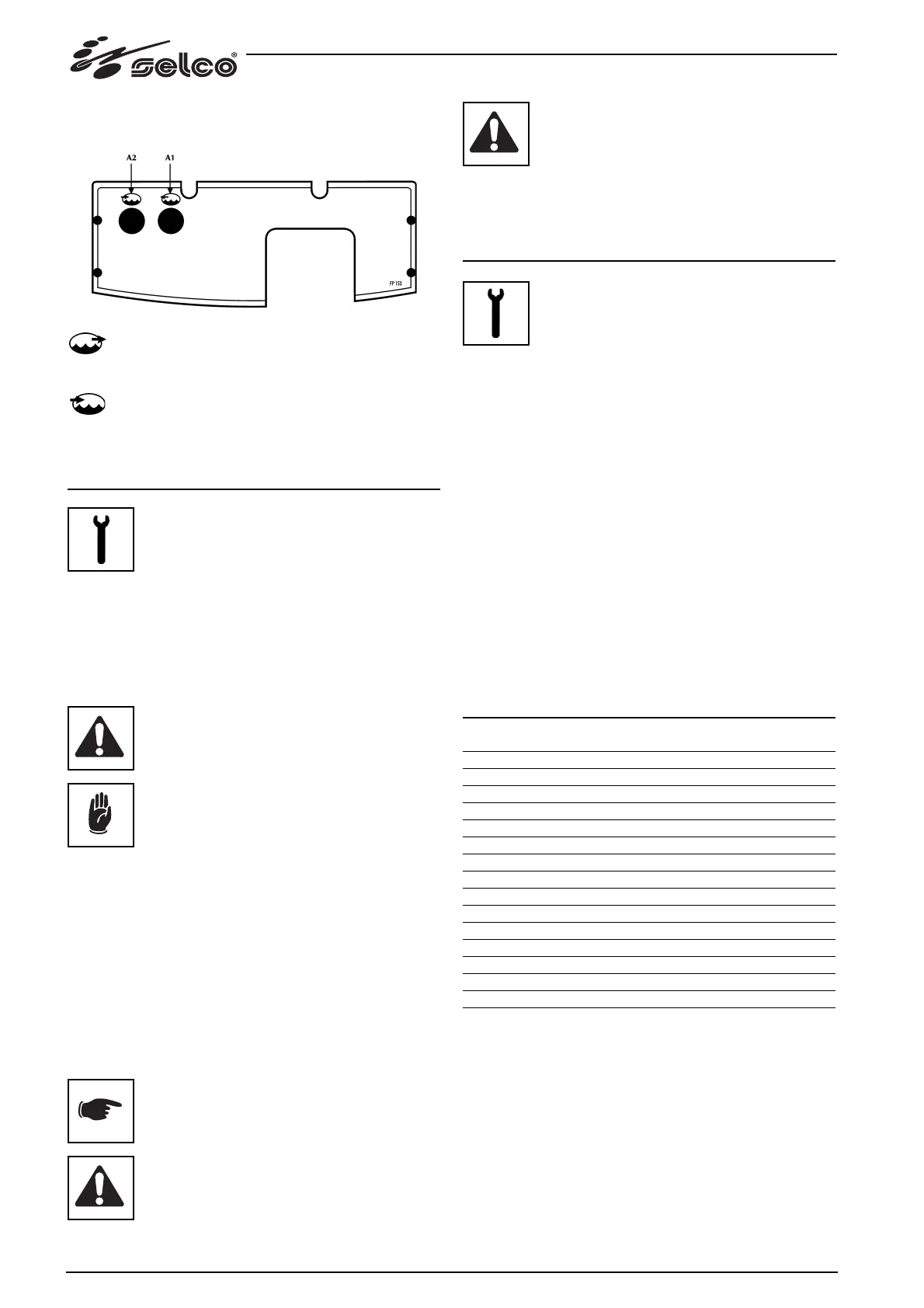

3.2 Pannello posteriore
A1: raccordo /innesto d’uscita liquido refrigerante.
Permette di immettere liquido a bassa temperatura nel
circuito di raffreddamento della torcia.
A2: raccordo / innesto d’ingresso liquido refrigerante.
Permette di immettere liquido, che ha subito il riscal-
damento della torcia, nel circuito di raffreddamento
interno al WU.
4 MANUTENZIONE
L’impianto deve essere sottoposto ad una manuten-
zione ordinaria secondo le indicazioni del costrut-
tore.
L’eventuale manutenzione deve essere eseguita esclusivamente
da personale qualificato.
Tutti gli sportelli di accesso e servizio e i coperchi devono essere
chiusi e ben fissati quando l’apparecchio è in funzione.
L’impianto non deve essere sottoposto ad alcun tipo di modifica.
Evitare che si accumuli polvere metallica in prossimità e sulle
alette di areazione.
Togliere l'alimentazione all'impianto prima di
ogni intervento!
Controllare periodicamente il livello del liquido
refrigerante nel serbatoio. Il completo svuota-
mento del serbatoio e/o la presenza di aria nella
pompa possono causare il mancato innesco della
stessa.
- Controllare la quantità di liquido nel serbatoio (2/3 di
acqua e 1/3 di liquido antigelo).
- Effettuare la pulizia interna utilizzando aria compressa a
bassa pressione e pennelli a setola morbida.
- Controllare le connessioni elettriche e tutti i cavi di colle-
gamento.
- Controllare le condizioni dell’elettropompa.
- Controllare lo stato delle connessioni dei tubi.
Ogni sei mesi, cambiare il liquido di raffreddamento e risciac-
quare i tubi ed il serbatoio con acqua. Cambiare il liquido
nel caso dovesse bollire perchè esso perderebbe le proprietà
metallico protettive.
Il riempimento o rabbocco del serbatoio con liqui-
do refrigerante va eseguito con generatore e WU
assemblati e posti su di un piano orizzontale.
Il riempimento o rabbocco del serbatoio deve
essere eseguito con liquido refrigerante cod.
18.91.001.
L’equipaggiamento non deve essere utilizzato
senza liquido di raffreddamento.
Non utilizzare liquidi refrigeranti conduttivi.
In mancanza di detta manutenzione, decadranno tutte le
garanzie e comunque il costruttore viene sollevato da qual-
siasi responsabilità.
5 DIAGNOSTICA E SOLUZIONI
L'eventuale riparazione o sostituzione di parti
dell'impianto deve essere eseguita esclusivamen-
te da personale tecnico qualificato.
La riparazione o la sostituzione di parti dell'impianto da
parte di personale non autorizzato comporta l'immediata
invalidazione della garanzia del prodotto.
L'impianto non deve essere sottoposto ad alcun tipo di
modifica.
Nel caso l'operatore non si attenesse a quanto descritto, il
costruttore declina ogni responsabilità.
Mancanza di flusso nel circuito
Causa Pompa bloccata.
Soluzione A serbatoio pieno e generatore spento aprire il
laterale destro del gruppo svitando le due viti in
basso.
Svitare moderatamente la valvola a vite.
Attendere qualche secondo, chiudere la valvola ed
il laterale e riavviare il generatore.
Causa Mancanza di liquido nel serbatoio.
Soluzione Eseguire il rabbocco.
6 CARATTERISTICHE TECNICHE
WU21
Tensione di alimentazione U1 (50/60Hz) 1x400V
Corrente assorbita I1 0.6A
Potenza di raffreddamento (25°C) 1.9 kW
Tipo di scambiatore H2O - Aria
Portata nominale 1.4 l/min
Prevalenza 35 m
Tipo pompa Rotativa
N° giri massimo 2850/3300 n°/min
Grado di protezione IP IP23S
Classe isolamento F
Capacità serbatoio 6 l
Norme di costruzione EN 60974-2/EN 60974-10
Dimensioni (lxpxh) 660x250x280 mm
Peso 16 Kg.
