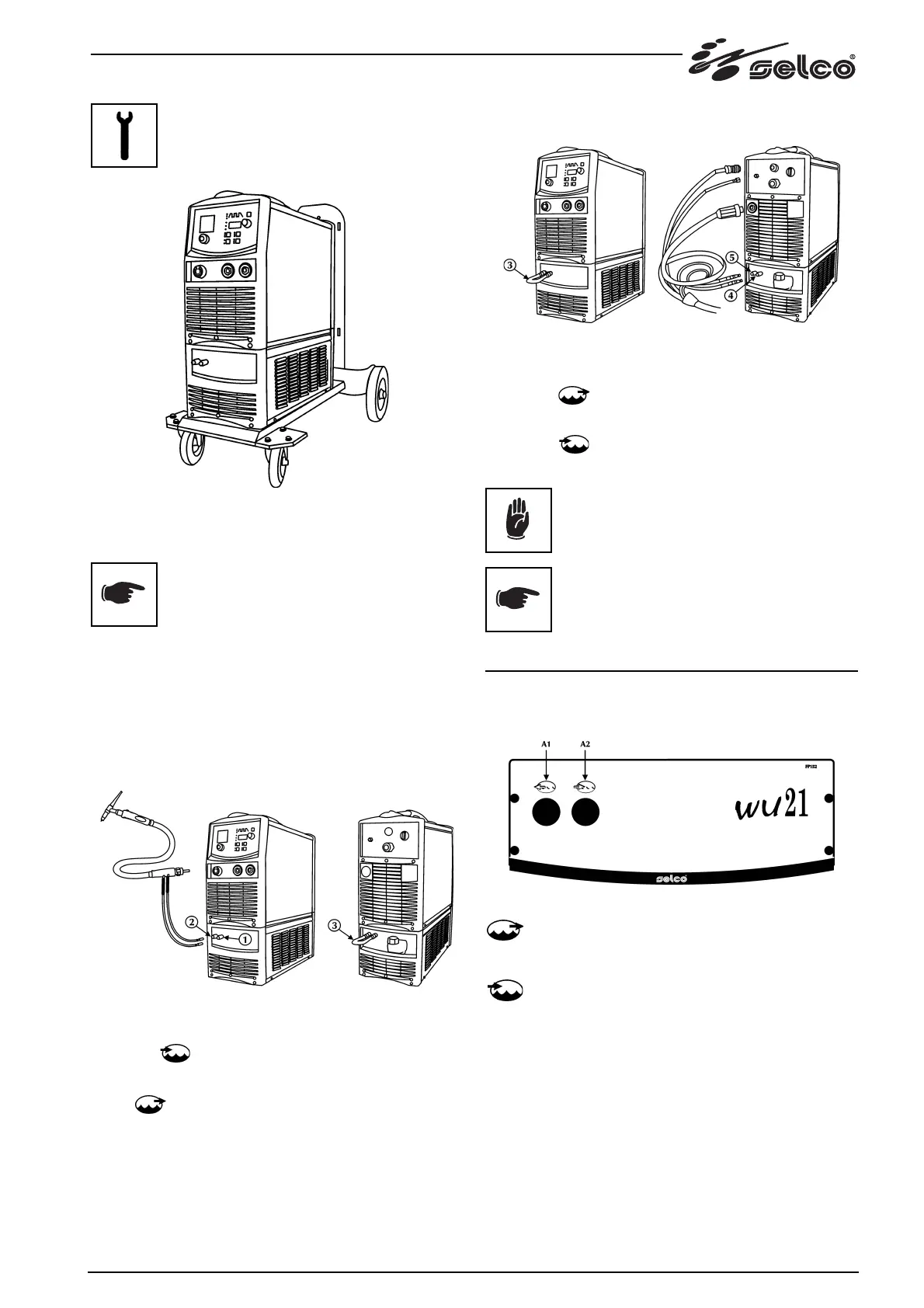

2.4 Messa in servizio
- Appoggiare il WU sopra il GT e fissarlo con le relative 4 viti.
- Posizionare il generatore sopra il gruppo di raffreddamento e
fissare con le apposite viti.
Prima di mettere in funzione il gruppo stesso
eseguire le seguenti operazioni:
- Togliere il tappo di chiusura del serbatoio.
- Togliere il tappo ermetico dal canale di imbocco, facendo
leva tramite un utensile sul bordo del tappo stesso.
- Aggiungere del liquido se necessario all’interno del serbatoio.
- Tenere il tappo ermetico per eventuali trasporti futuri del
gruppo.
Collegamento per saldatura TIG
- Collegare il tubo di ritorno liquido refrigerante della torcia
(colore rosso) all’apposito raccordo/innesto (1) (colore rosso
- simbolo
).
- Collegare il tubo di mandata liquido refrigerante della torcia
(colore blu) all’apposito raccordo/innesto (2) (colore blu - sim-
bolo
).
Collegamento per saldatura MIG/MAG
- Collegare il tubo di mandata liquido refrigerante del fascio
cavi (colore blu) all’apposito raccordo/innesto (4) (colore blu
- simbolo
).
- Collegare il tubo di ritorno liquido refrigerante del fascio cavi
(colore rosso) all’apposito raccordo/innesto (5) (colore rosso
- simbolo
).
Per non danneggiare il gruppo di raffreddamen-
to, montare sempre il tubo by-pass (3) quando la
torcia non è collegata ai terminali d’ ingresso/
uscita liquido refrigerante.
Il riempimento o rabbocco del serbatoio deve
essere eseguito con liquido refrigerante cod.
18.91.001.
3 PRESENTAZIONE DELL’IMPIANTO
3.1 Pannello frontale
A1: raccordo /innesto d’uscita liquido refrigerante.
Permette di immettere liquido a bassa temperatura nel
circuito di raffreddamento della torcia.
A2: raccordo / innesto d’ingresso liquido refrigerante.
Permette di immettere liquido, che ha subito il riscal-
damento della torcia, nel circuito di raffreddamento
interno al WU.
