Selco WU 21 - Frontpanel; Ingangsetting; Presentasjon Av Anlegget

61

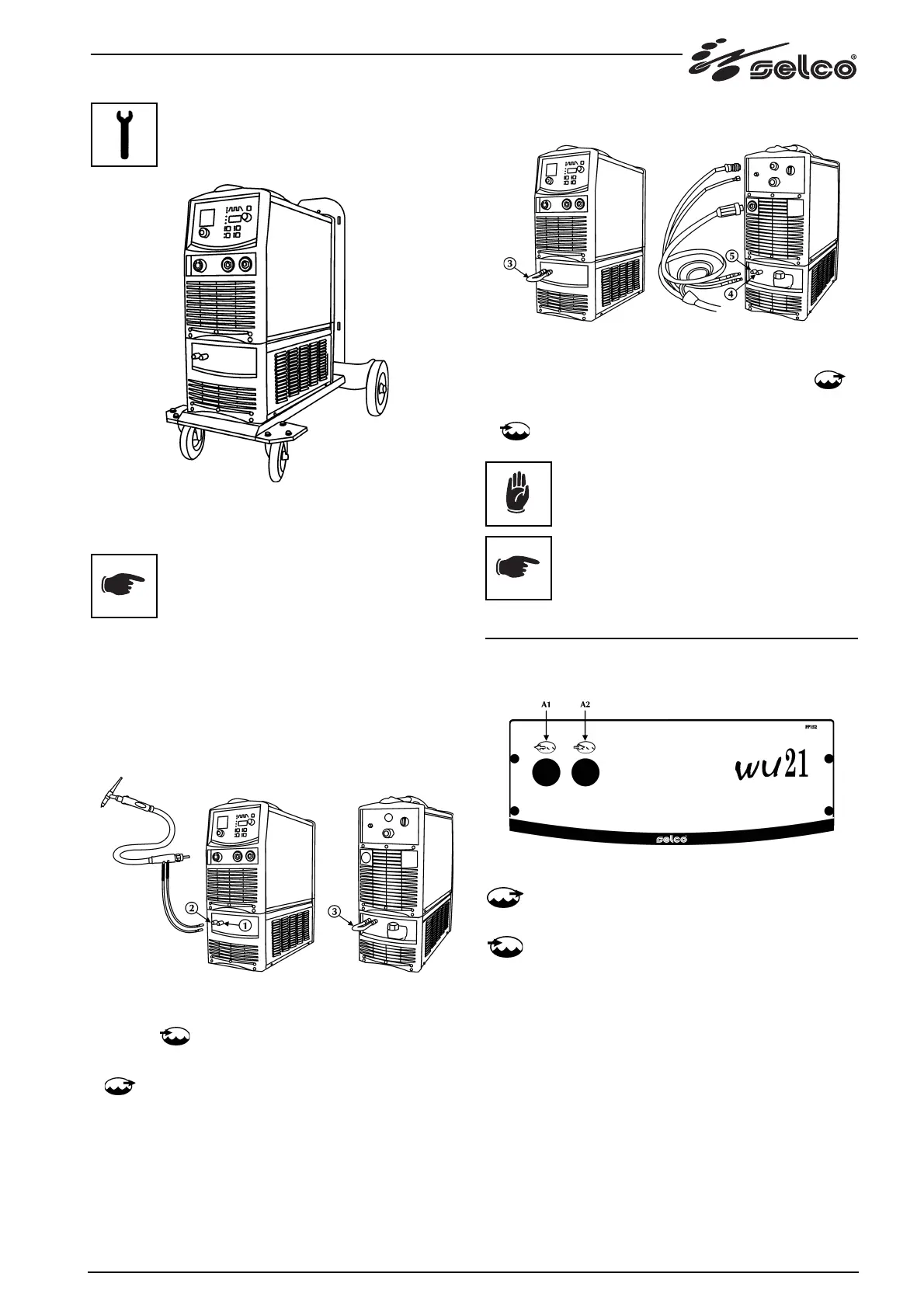

2.4 Ingangsetting
- Plasser WU på GT og fest den med 4 skruer.
- Plasser generatoren på avkjølegruppen og fest den med tilsva-
rende skruer.
Skal du utføre følgende oeprasjoner før du setter
gruppen igang:
- Fjern tankens lokk.
- Fjern det hermetiske lokket fra påfyllingskanalen og bruk et
verktøy på kanten av lokket for å fjerne det.
- Tilsett væske i tanken hvis nødvendig.
- Steng lokket hermetisk for eventuelle framtide transporter av
gruppen.
Kopling for TIG-sveising
- Kople slangen for tilbakefløde av avkjølingsvæsken til sveise-
brenneren (rød farge) til korrekt skjøte/kopling (1) (rød farge
- symbol
).
- Kople slangen for tilførsel av avkjølingsvæske til sveisebrenne-
ren (blå farge) til korrekt skjøte/kopling (2) (blå farge - symbol
).
Kopling for MIG/MAG-sveising
- Kople slangen for tilførsel av avkjølingsvæsken på kablene (blå
farge) til korrekt skjøte/kopling (4) (blå farge - symbol
).
- Kople slangen for tilbakefløde av avkjølingsvæsken på kablene
(rød farge) på korrekt skjøte/kopling (5) (rød farge - symbol
).
For å ikke skade kjølegruppen, skal du altid mon-
tere bypass-slangen (3) når brenneren ikke er
koplet til terminalene for inngang/utgang av kjø-
levæske.
Påfylling eller fylling av tanken skal utføres med
kjølevæske kode 18.91.001.
3 PRESENTASJON AV ANLEGGET
3.1 Frontpanel
A1: Utløpskopling for kjølevæske.
Kald væske føres inn i sveisebrennerens kjølekrets.
A2: Innløpskopling for kjølevæske.
Væske som har blitt oppvarmet av sveisebrenneren føres
inn i WU’s interne kjølekrets.
