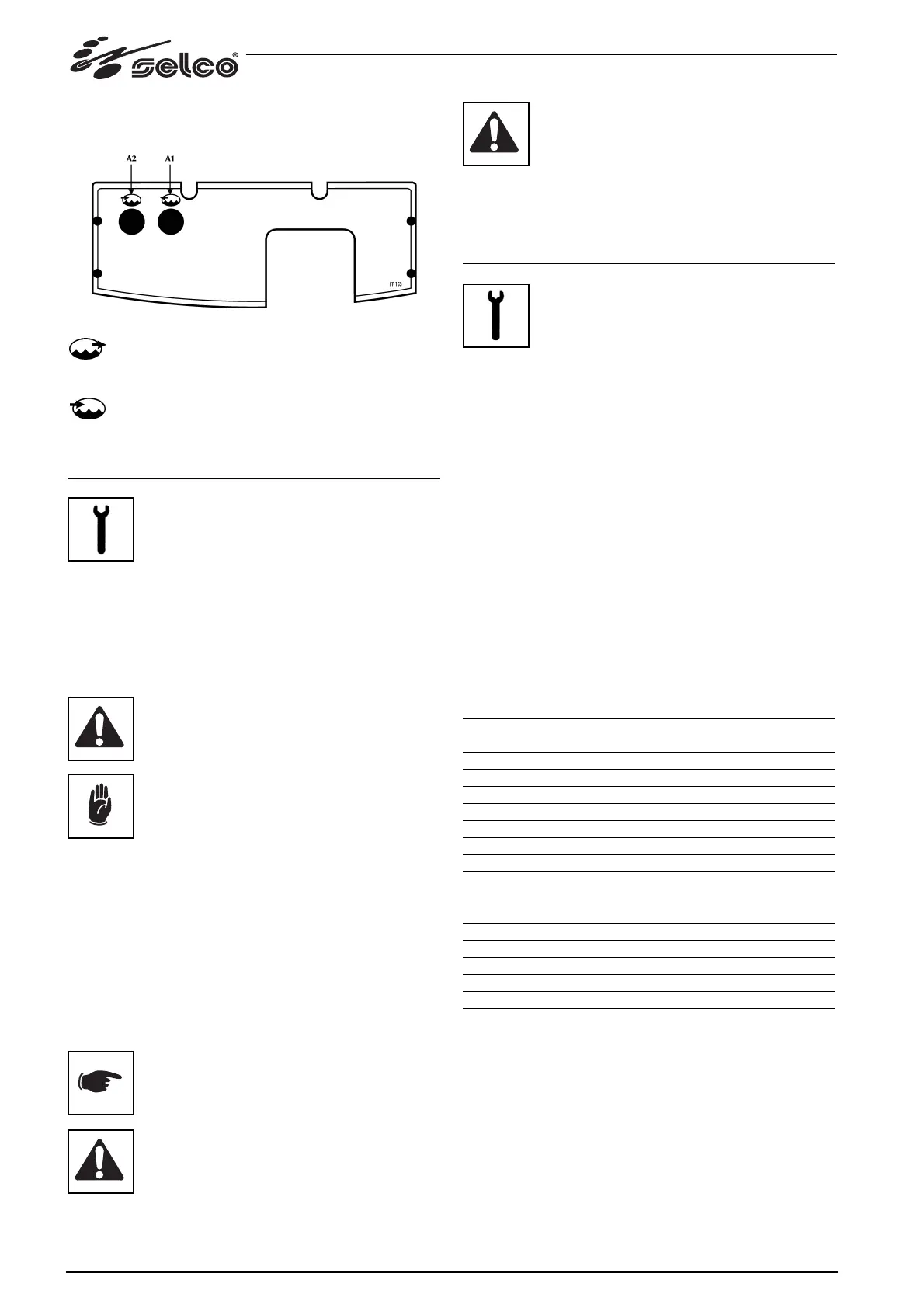

3.2 Bagpanel
A1: udløbskobling for kølevæske.
Gør det muligt at indsprøjte væske med lav temperatur i
svejsebrænderens kølekredsløb.
A2: indtagskobling for kølevæske.
Gør det muligt at indsprøjte væske, som er blevet opvar-
met af svejsebrænderen, i kølekredsløbet i WU.
4 VEDLIGEHOLDELSE
Anlægget skal undergå en ordinær vedligeholdelse i
henhold til fabrikantens anvisninger.
Den eventuelle vedligeholdelse må udelukkende udføres af
kvalificeret personale.
Alle adgangslåger, åbninger og dæksler skal være lukket og kor-
rekt fastgjort, når apparatet er i funktion.
Anlægget må aldrig udsættes for nogen form for modifikation.
Undgå ophobning af metalstøv i nærheden af eller direkte på
udluftningsvingerne.
Afbryd strømforsyningen til anlægget inden
enhver form for indgreb!
Kølervæskeniveauet skal kontrolleres regelmæs-
sigt. Hvis beholderen er tom, eller hvis der er
luft i pumpen vil pumpen ikke opnå tilstrækkelig
sugekraft.
- Kontroller væskemængden i beholderen (2/3 vand og 1/3
frostvæske).
- Rengør strømkilden indvendigt ved hjælp af trykluft med
lavt tryk og bløde pensler.
- Kontrollér de elektriske tilslutninger og alle forbindelses-
kablerne.
- Kontroller elektropumpens tilstand.
- Kontroller rørledningstilslutningernes tilstand.
Hvert halve år skal man skifte kølevæsken og skylle rørene og
tanken med vand. Skift væsken, hvis den skulle komme i kog,
fordi dette medfører tab af metalbeskyttelses-egenskaberne.
Påfyldning og genopfyldning af tanken med køle-
væske skal udføres med strømkilden og WU
samlet og anbragt på en vandret overflade.
Påfyldning eller genopfyldning af tanken skal
udføres med kølevæsken kode 18.91.001.
Udstyret må ikke anvendes uden kølevæske.
Benyt aldrig ledende kølevæsker.
Ved manglende udførelse af vedligeholdelse vil alle garantier
bortfalde, og fabrikanten vil i alle tilfælde være fritaget for
alle former for ansvar.
5 FEJLFINDING OG LØSNINGER
Eventuel reparation eller udskiftning af anlægs-
elementer må udelukkende udføres af teknisk,
kvalificeret personale.
Reparation eller udskiftning af anlægselementer udført af
uautoriseret personale medfører øjeblikkeligt bortfald af
produktgarantien.
Anlægget må aldrig udsættes for nogen form for modifika-
tion.
Fabrikanten fralægger sig ethvert ansvar, hvis operatøren
ikke overholder disse forskrifter.
Manglende flow i kredsløb
Årsag Pumpen er blokeret.
Løsning Højre sidepanel åbnes ved at løsne de to skrue i
bunden. Beholderen skal være fyldt op og genera-
toren slukket.
Skrueventilen åbnes en smule.
Efter nogle sekunder fastgøres ventilen igen.
Derefter fastgøres sidepanelet og generatoren star-
tes.
Årsag Mangel på væske i tanken.
Løsning Efterfyld.
6 TEKNISKE KARAKTERISTIKA
WU21
Forsyningsspænding U1 (50/60 Hz) 1x400V
Absorberet strøm I1 0.6A
Køleeffekt (25°C) 1.9 kW
Varmevekslertype H2O - Luft
Nominalkapacitet 1.4 l/min
Løftehøjde 35 m
Pumpetype Rotor
Maksimale omdrejningstal 2850/3300 n°/min
Beskyttelsesgrad IP IP23S
Isoleringsklasse F
Tankkapacitet 6 l
Bygningsstandarder EN 60974-2/EN 60974-10
Dimensioner (lxdxh) 660x250x280 mm
Vægt 16 Kg.
