F-25
FRANÇAIS

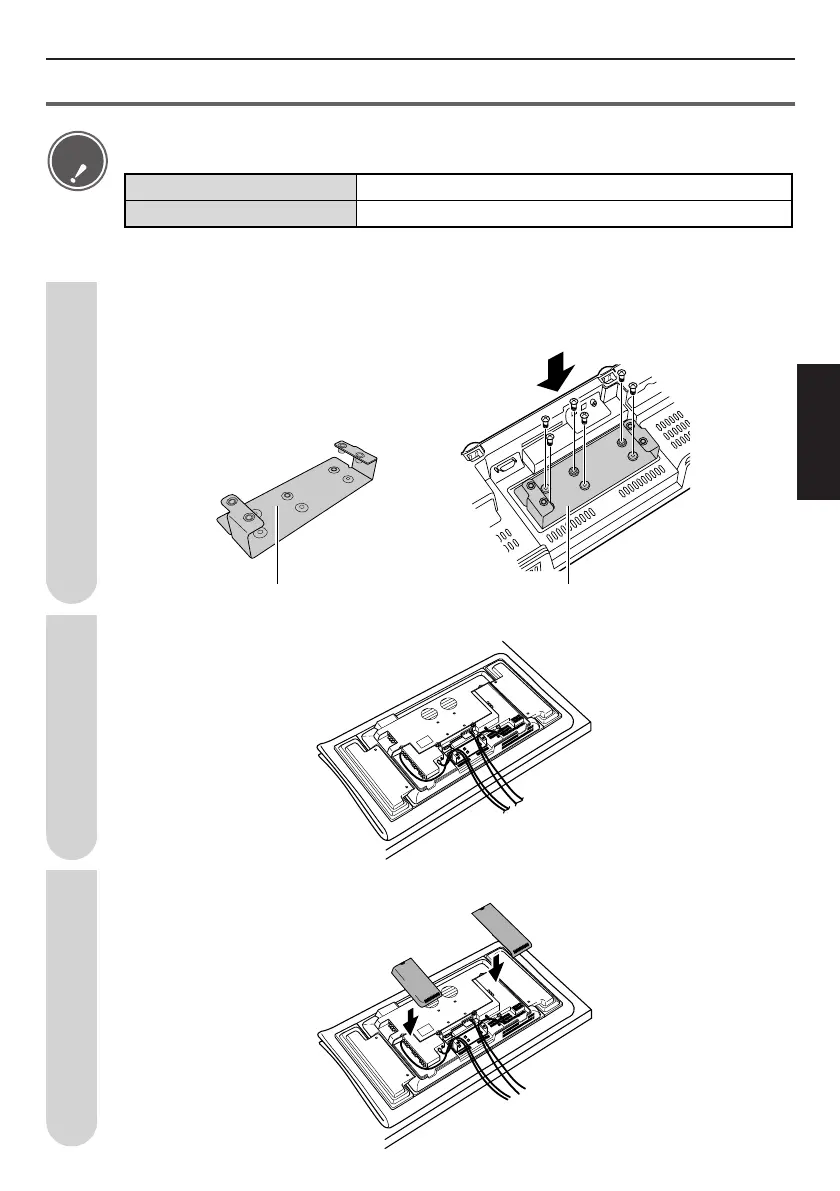

Installation du support de montage au mur (pour le modèle 30 inch de type incorporé) (suite)
Support de fixation
(Côté supérieur)
(Côté inférieur)
Support de fixation
Installez le support de fixation.
Utilisez les 6 vis retirées à l'étape 2 (page 24) pour fixer le support de fixation.
Installez les couvercles de bornes latéraux.
Effectuez les travaux de câblage.
3
4
• Lors de l'installation du support de montage au mur, utilisez la fixation
correspondant au modèle de téléviseur couleur LCD que vous avez acheté.
Attention
Fixation BV (51 mm d'épaisseur)
Fixation HV (41 mm d'épaisseur)
LC-30AD1*(1), LC-30AD2, LC-30BV5, LC-30BV3
LC-30HV3
*(1) Modèles pour lesquels le marché de destination est le Japon.
5
