F-26
Vis fournies à l'arrière du
téléviseur couleur LCD
Pièce fournie:
support de montage
au mur
Pièces fournies:
vis M4 de 12 mm de long (4 vis)
Pour l'installation de la fixation
Marque B
Marque D
Marque C
Marque B
Included part: Wall-mount bracket
(Support de fixation HV)
(Support de fixation BV)
(Support de fixation HV)
(Support de fixation BV)
Marque D
Marque C
• Lorsque vous utilisez
le support de fixation
BV, alignez-le sur la
marque C.
• Lorsque vous utilisez
le support de fixation
HV, alignez-le sur la
marque D.
6
Installation du support de montage au mur (pour le modèle 30 inch de type incorporé) (suite)
Installation du support de montage au mur

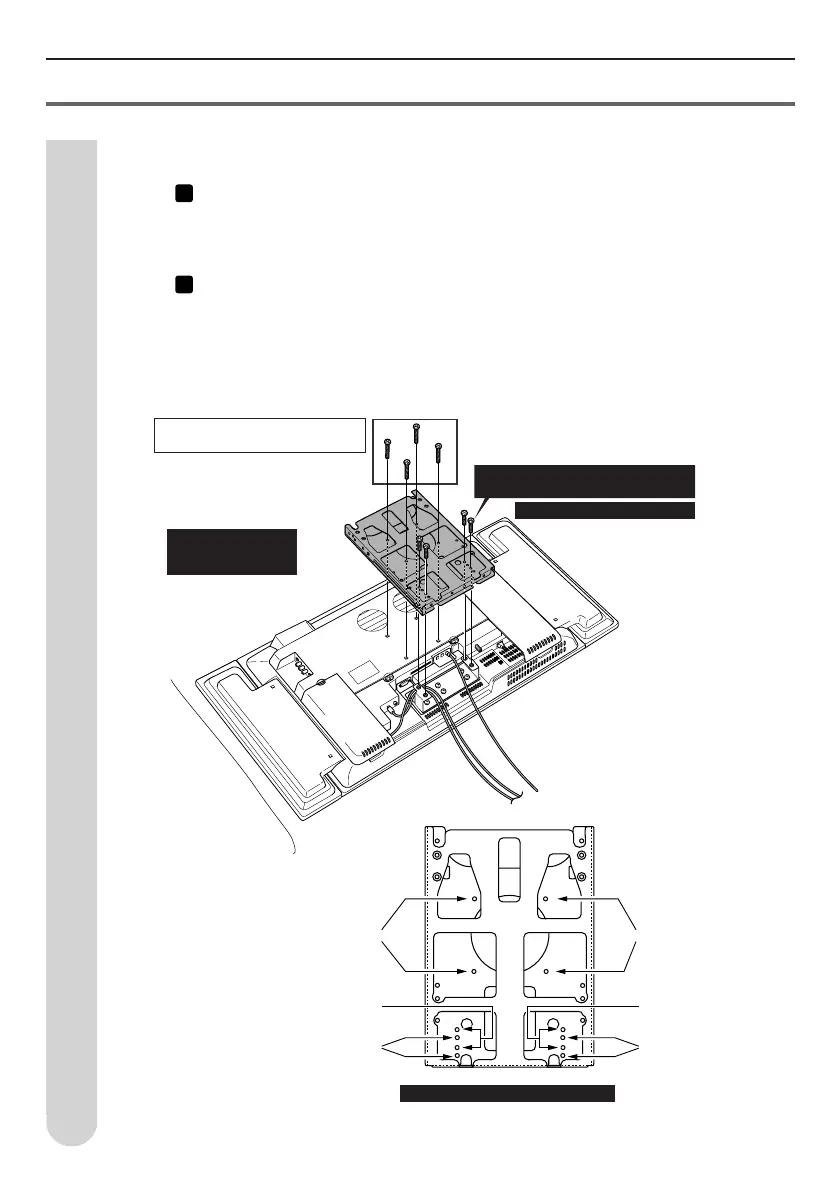

Retirez les 4 vis installées à l'arrière de l'unité et alignez les trous de vis du support
de montage au mur (marques B: 4 emplacements) sur les emplacements desquels
les vis ont été retirées auparavant. Utilisez les 4 vis retirées pour fixer le support de
montage au mur.
Alignez les trous de vis de support de montage au mur (marques C lorsque vous
utilisez le support de fixation BV: 4 emplacements, marques D lorsque vous utilisez
le support de fixation HV: 4 emplacements) sur les vis du support de fixation (4
emplacements), puis fixez-les solidement à l'aide des 4 vis d'installation de fixation
fournies (longueur M4: 12 mm).
