jednakże dla zapewnie‐
nia optymalnego działa‐
nia należy wyczyścić przed‐
nią soczewkę, sprawdzić
wyrównanie i uszkodzenie
odbłyśnika.
→ wyczyścić przednią
soczewkę czujnika RAY10
oraz odbłyśnik, sprawdzić
także wyrównanie i uszko‐
dzenie odbłyśnika.
Konieczne jest ponowne
przyuczenie czujnika
RAY10.

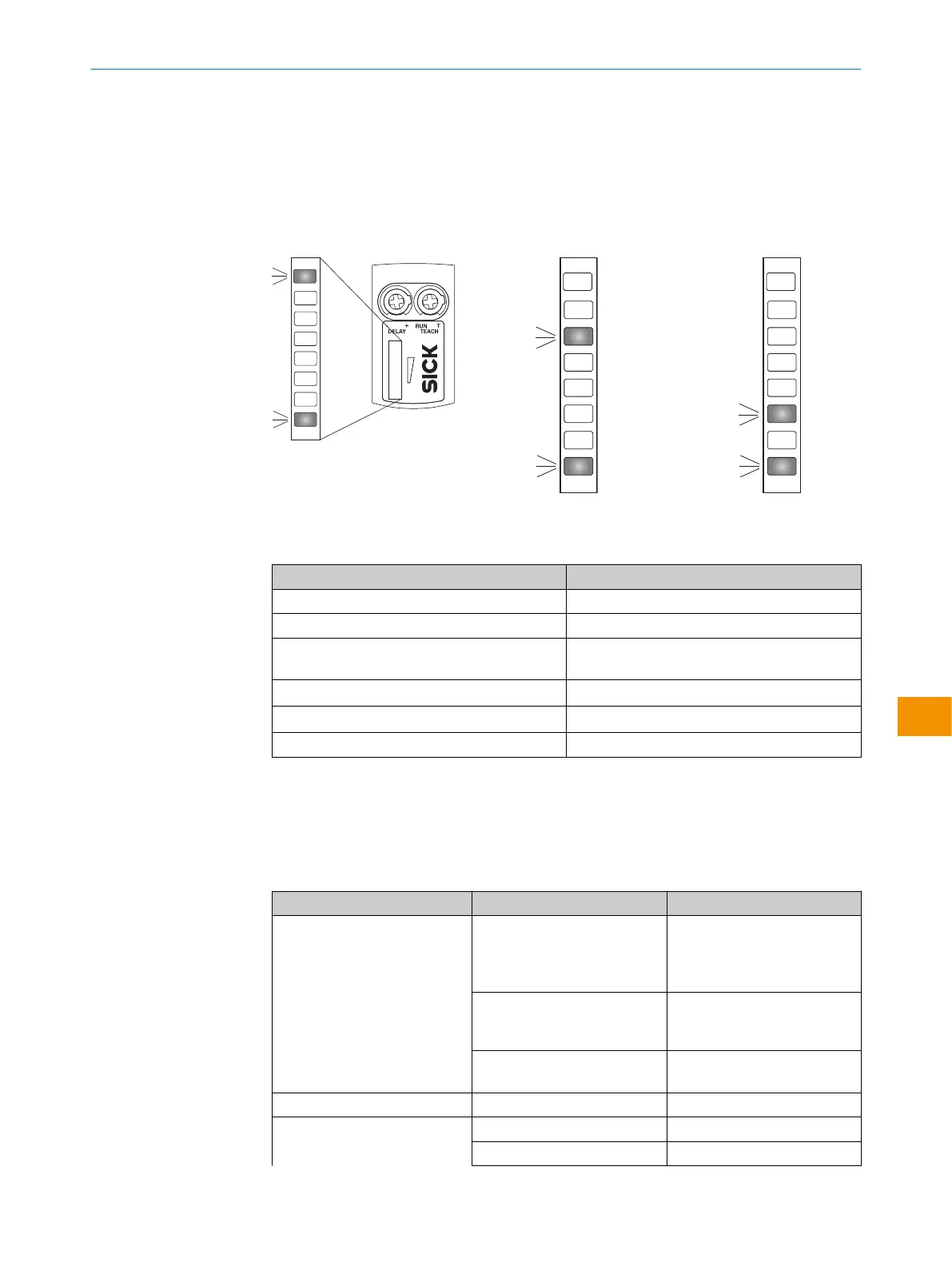

8 Struktura danych procesowych
RAY10-xxxxxxA00
IO-Link V1.1
Dane procesowe 2 bajty
Bajt 0: bity 15... 8
Bajt 1: bity 7... 0
Bit 0 / Typ danych Q
L1
/ Logiczny typ danych (Boole’a)
Bit 1 / Typ danych Q
L2
/ Logiczny typ danych (Boole’a)
Bit 2 ... 15 / Opis / Typ danych [pusty]
9 Diagnostyka błędów
W tabeli I przedstawiono, jakie czynności należy wykonać, gdy czujnik nie działa.
Tabela 70: Usuwanie usterek
LED / błąd Przyczyna Środki zaradcze
Żółty wskaźnik LED nie świeci
się, mimo że wiązka świetlna
jest skierowana na odbłyśnik,
a na drodze wiązki świetlnej nie
ma żadnego obiektu
Brak napięcia lub napięcie
poniżej wartości granicznej
Sprawdzić zasilanie elek‐
tryczne, sprawdzić kompletne
przyłącze elektryczne (prze‐
wody i złącza męskie)
Zaniki napięcia Zapewnić stabilne zasilanie
elektryczne bez zaników
napięcia
Czujnik jest uszkodzony Jeśli zasilanie elektryczne jest
prawidłowe, wymienić czujnik
Zielona dioda LED miga Komunikacja IO-Link -
Wyjścia cyfrowe nie zachowują
się zgodnietabela 5
Komunikacja IO-Link Brak
ze zmianą konfiguracji Dostosowanie konfiguracji
STRUKTURA DANYCH PROCESOWYCH 8
8022198.1BXN / 2021-05-26 | SICK I N S T R U K C J A E K S P L O A T A C J I | RAY10
113
Z zastrzeżeniem zmiany bez powiadomienia
pl
