5 Montaggio
Montare il sensore e il riflettore su dei punti di fissaggio adatti (vedi il programma per
accessori SICK). Orientare reciprocamente il sensore e il rispettivo riflettore.
Rispettare il momento torcente massimo consentito del sensore di 0.65Nm.
6 Installazione elettrica
Esercizio in modalità I/O standard:
i sensori devono essere collegati in stato privo di tensione (U
V
= 0 V). In base al tipo di
collegamento si devono rispettare le seguenti informazioni:
– Collegamento a spina: osservare la configurazione dei pin
– Cavo: colore fili
Applicare di nuovo la tensione/attivare la alimentazione elettrica (U
V
> 0 V) solo se
sono stati effettuati tutti i collegamenti elettrici.
Esercizio in modalità IO-Link: collegare il dispositivo a un master IO-Link e integrare
in base a IODD/blocco funzione nel master o nel comando. Il LED verde nel sensore
lampeggia. IODD e blocco funzione su www.sick.com possono essere scaricati con il
codice articolo.
Spiegazioni dello schema di collegamento (tabelle 1 e -4):
Allarme = uscita allarme (vedi tabella 43 e tabella 47)
MF = uscita multifunzioni programmabile
n. c. = non commutato
QL1 / C = uscita di commutazione, comunicazione IO-Link
U
B
: 10 ... 30 V DC, v. "Dati tecnici", pagina 83

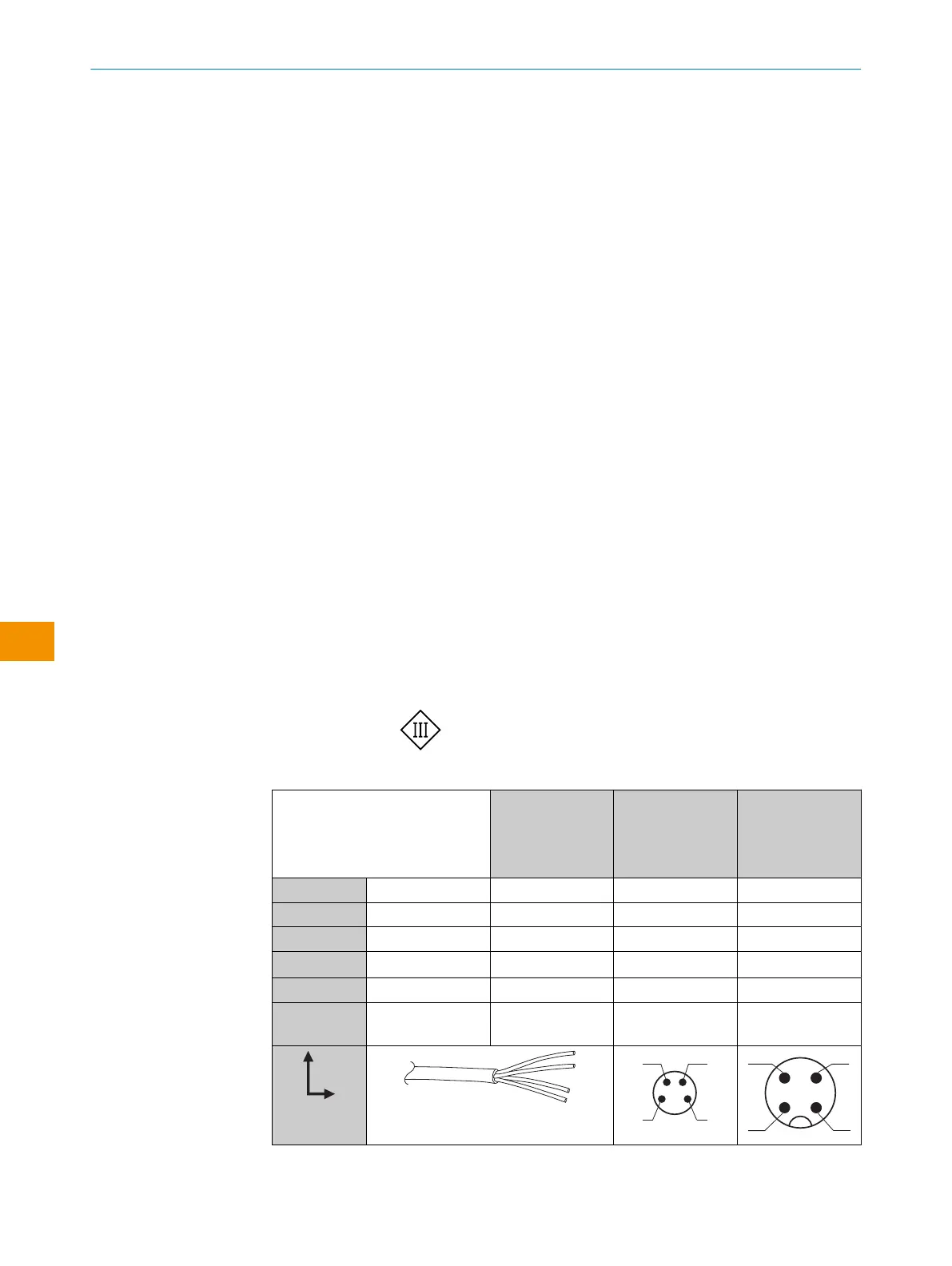

Tabella 41: RAY10 con IO-Link
RAY10
-AB1xxxA00
-AB3xxxA00
-AB5xxxA00
-AB4xxxA00
1 BN + (L+) + (L+) + (L+)
2 WH MF MF MF
3 BU - (M) - (M) - (M)
4 BK Q
L1
/ C Q
L1
/ C Q
L1
/ C
Default: MF
Q Q Q
Standard
Q
L1
/ C
Q Q Q
0,14 mm
2
AWG26
5 MONTAGGIO
72
I S T R U Z I O N I P E R L ’ U S O | RAY10 8022198.1BXN / 2021-05-26 | SICK
Contenuti soggetti a modifiche senza preavviso
it
