Sin embargo, para asegu‐
rar un rendimiento óptimo,
limpiar el objetivo frontal
y comprobar la alineación
y posibles daños en el
reflector.
→ limpiar el objetivo fron‐
tal del RAY10 y el reflec‐
tor y comprobar la alinea‐
ción y posibles daños en el
reflector.
No es necesario un nuevo
aprendizaje del RAY10.

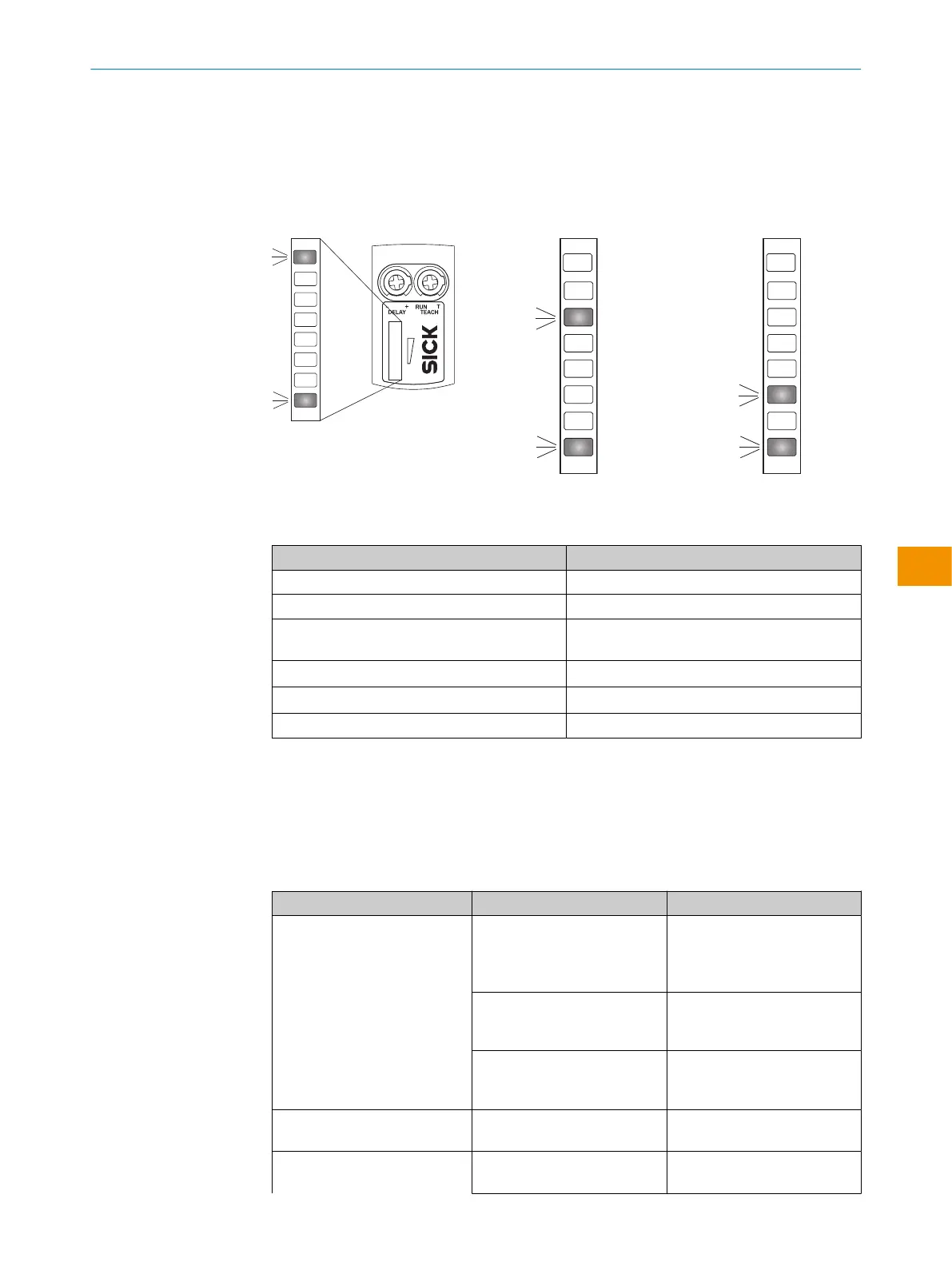

8 Estructura de los datos de proceso
RAY10-xxxxxxA00
IO-Link V1.1
Datos de proceso 2 Byte
Byte 0: Bits 15... 8
Byte 1: Bits 7... 0
Bit 0 / tipo de datos Q
L1
/ booleano
Bit 1 / tipo de datos Q
L2
/ booleano
Bit 2 ... 15 / Descripción / tipo de datos [empty]
9 Resolución de problemas
La tabla “Resolución de problemas” muestra las medidas que hay que tomar cuando
ya no está indicado el funcionamiento del sensor.
Tabla 30: Resolución de fallos
LED / imagen de error Causa Acción
El LED amarillo no se ilumina a
pesar de que el haz luminoso
está orientado hacia el reflec‐
tor y no hay ningún objeto en la
trayectoria del haz
Sin tensión o tensión por
debajo de los valores límite
Comprobar la fuente de ali‐
mentación, comprobar toda la
conexión eléctrica (cables y
conectores)
Interrupciones de tensión Asegurar una fuente de ali‐
mentación estable sin inte‐
rrupciones de tensión
El sensor está defectuoso Si la fuente de alimentación
no tiene problemas, cambiar
el sensor
El LED verde parpadea Comunicación con sistema IO-
Link
-
Las salidas conmutadas no se
comportan según la tabla 25
Comunicación con sistema IO-
Link
Ninguna
ESTRUCTURA DE LOS DATOS DE PROCESO 8
8022198.1BXN / 2021-05-26 | SICK I N S T R U C C I O N E S D E U S O | RAY10
47
Sujeto a cambio sin previo aviso
es
