SICK MultiTask RAY10

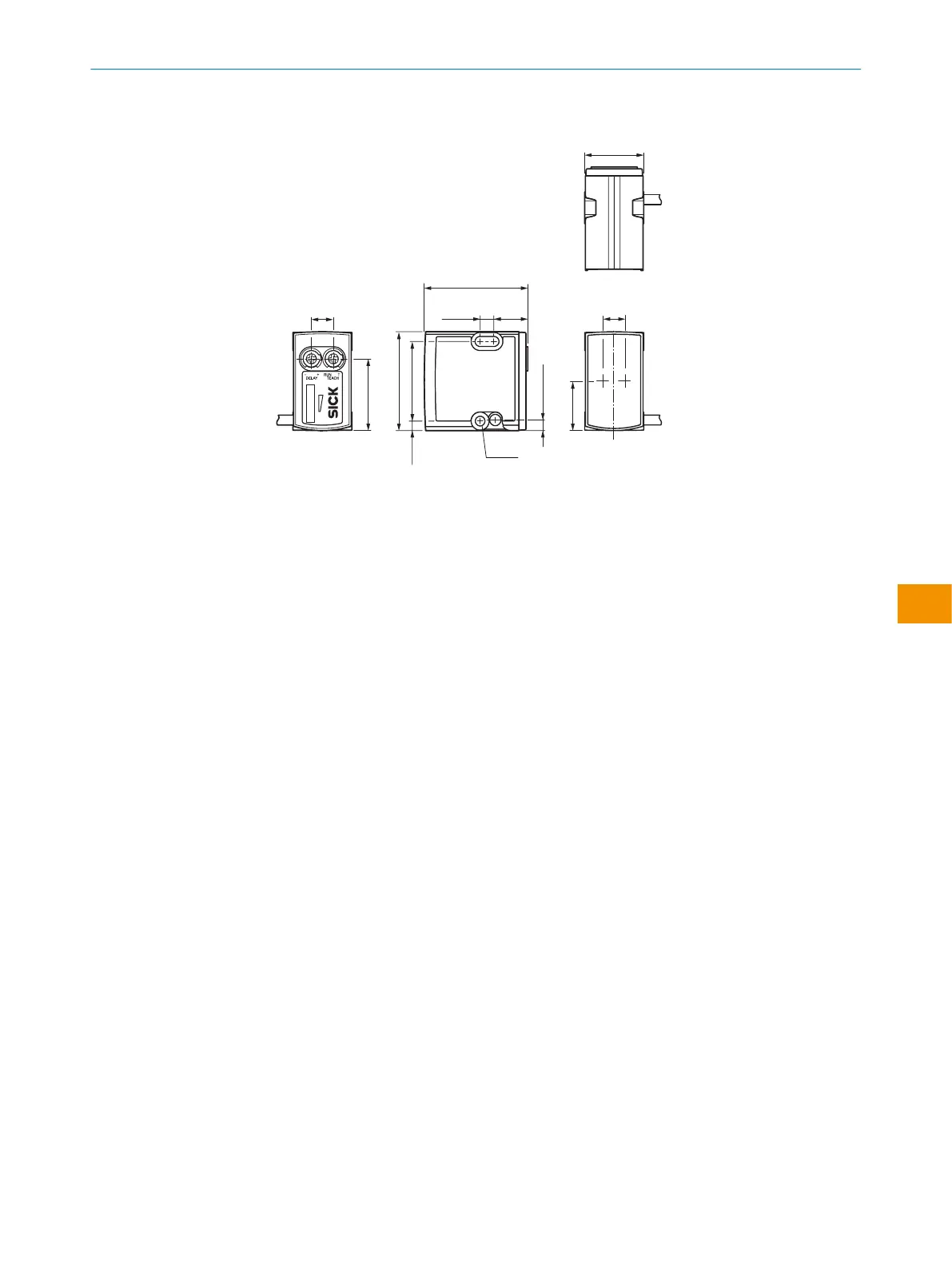

12.2 Plan coté
21.5 (0.85)
8 (0.31)
26.1 (1.03)
18 (0.71)
36 (1.42)
3.5
(0.14)
29 (1.14)
12.4
(0.49)
5
(0.2)
8 (0.31)
Ø 3.5
(0.14)
37.7 (1.48)
3.8 (0.15)
1 2
3
4
5
6
8
7
Illustration 44: Plan coté
1
Potentiomètre/Affichages LED (verts)
2
Potentiomètre/Affichages LED (orange)
3
Affichage de l’intensité du signal dans le processus d’apprentissage
CTA en mode Run
4
Trou de montage M3 (ø 3,1 mm)
5
Trou de montage M3 (ø 3,1 mm)
6
Axe optique
7
Axe optique
8
Axe optique
