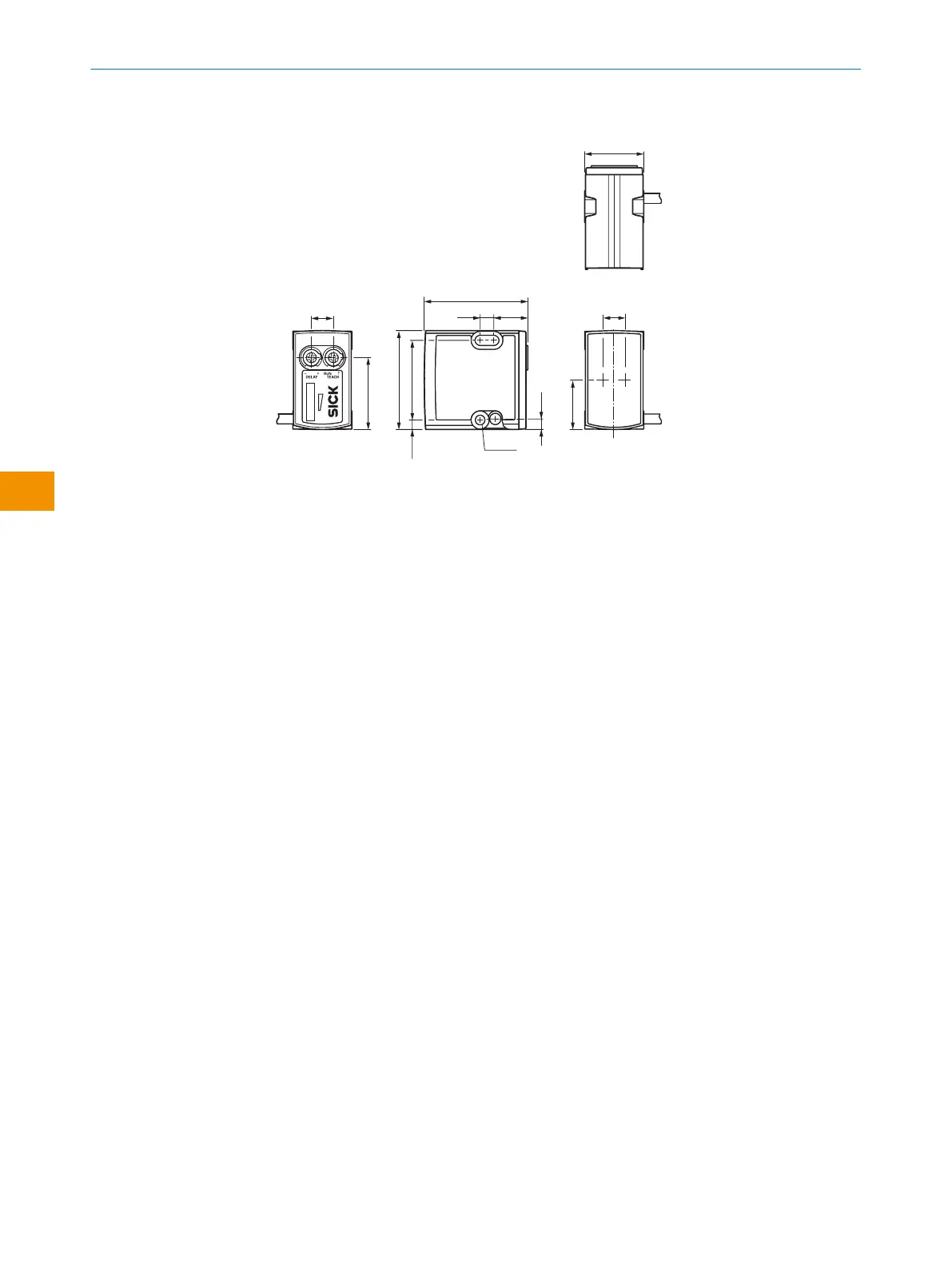

12.2 Maßzeichnung
21,5
8
8
26,1
18
36
3,5 29
12,4
Ø 3,5
37,7
5
3,8
1 2
3
4
5
6
87
Abbildung 11: Maßzeichnung
1
Potentiometer / LED-Anzeigen (grün)
2
Potentiometer / LED-Anzeigen (orange)
3
Anzeige der Signalstärke im Teach-Vorgang
CTA im Run-Betrieb
4
Montageloch M3 (Ø 3,1 mm)
5
Montageloch M3 (Ø 3,1 mm)
6
Optische Achse
7
Optische Achse
8
Optische Achse
