1 一般的な安全上の注意事項
■
コミッショニング前に取扱説明書をよくお読みください。
■
本製品の接続・取付・コンフィグレーションは、訓練を受けた技術者が
行ってください。
■
本製品は、EU の機械指令を満たす人体保護用の安全コンポーネントで
はありません。
■
取扱説明書で明示的に許可されている場合を除き、直接紫外線（太陽
光）にさらされる場所やその他の天候の影響を受ける場所には、センサを設置
しないでください。
■
試運転中は、デバイスを湿気や汚れから十分に保護する必要があります。
■
本取扱説明書には、センサのライフサイクル中に必要となる情報が記載されて
います。
2 UL 認証に関する注意事項
The device shall be supplied from an isolating transformer having a secondary
overcurrent protective device that complies with UL 248 to be installed in the
field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
3
正しいご使用方法
RAY10 とはリフレクタ形光電センサ (以下センサと呼ぶ) で、物体、動物または人
物などを光学技術により非接触で検知するための装置です。機能させるにはリフ
レクタが必要です。製品を用途以外の目的で使用したり改造したりした場合は、
SICK AG に対する一切の保証請求権が無効になります。
4

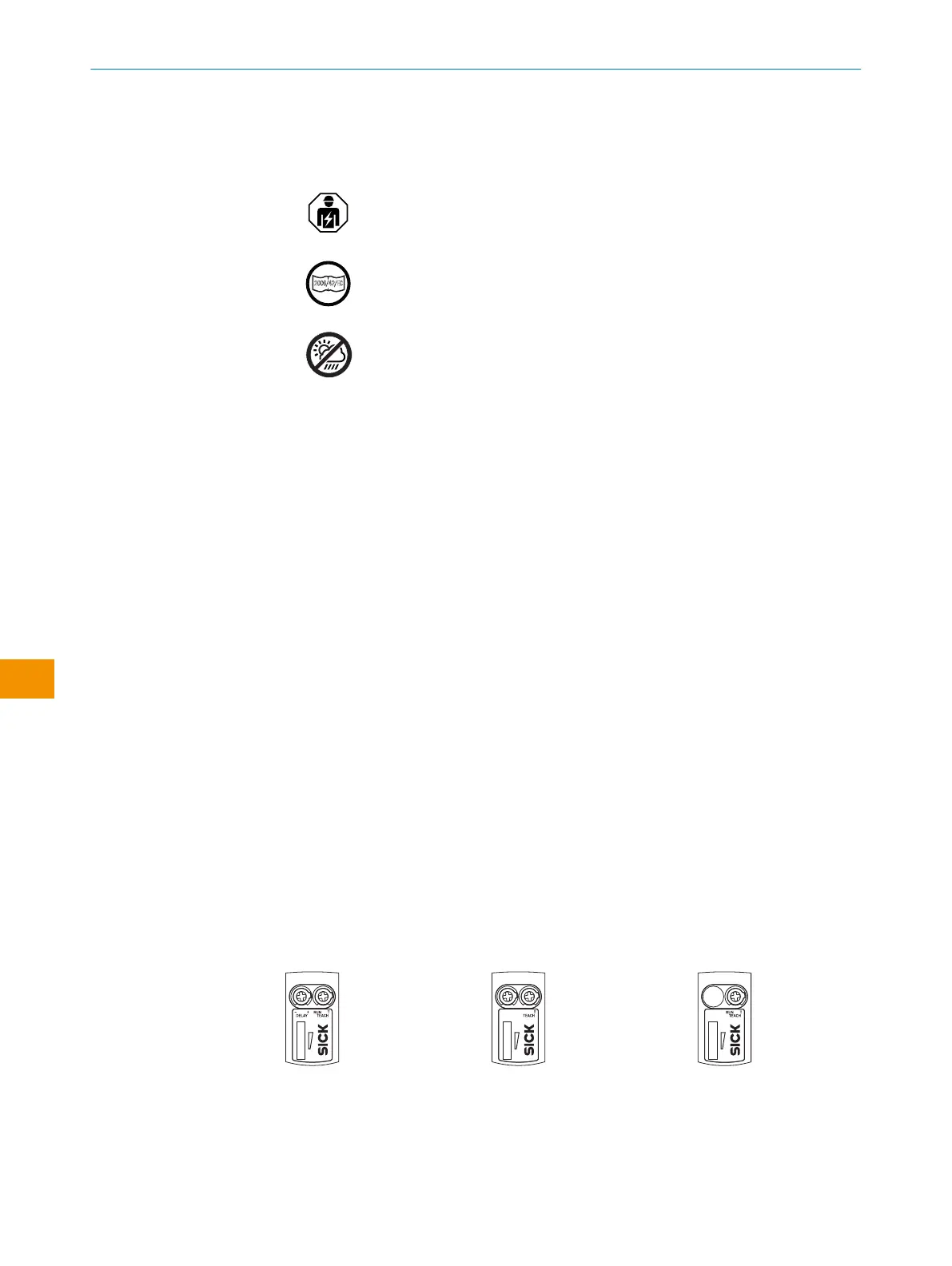

動作・ステータス表示
図 56: RAY10-xxxxBM/
RAY10-xxxxBN
図 57: RAY10-xxxxBP
図 58: RAY10-xxxxBL
1
黄色のポテンショメータ / LED インジケータ: 受光した光軸の状態
2
緑色のポテンショメータ / LED インジケータ: 供給電圧 有効
1 一般的な安全上の注意事項
88
取 扱 説 明 書 | RAY10 8022198.1BXN / 2021-05-26 | SICK
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
ja
