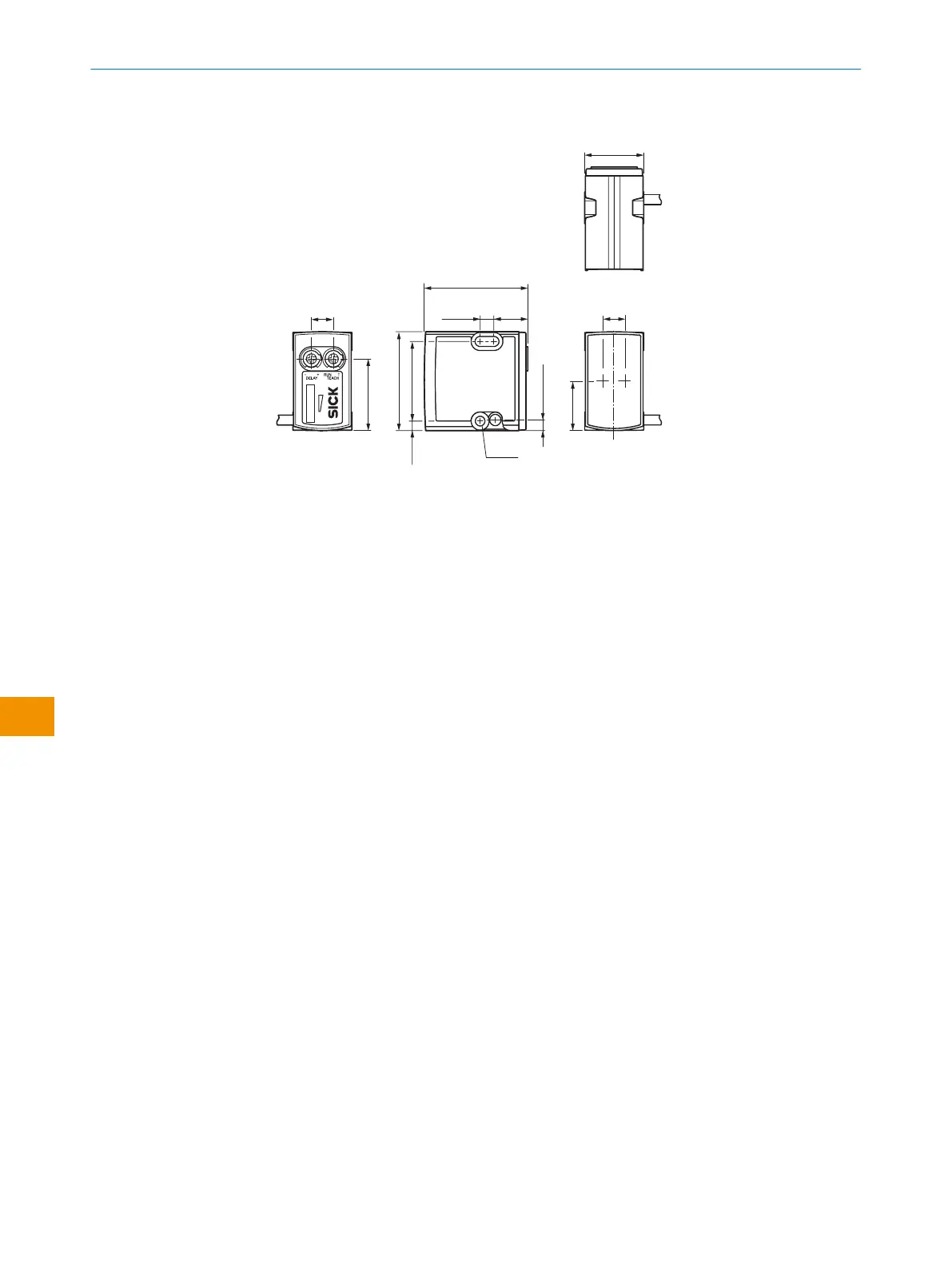

12.2 Rysunek wymiarowy
21.5 (0.85)
8 (0.31)
26.1 (1.03)
18 (0.71)
36 (1.42)
3.5
(0.14)
29 (1.14)
12.4
(0.49)
5
(0.2)
8 (0.31)
Ø 3.5
(0.14)
37.7 (1.48)
3.8 (0.15)
1 2
3
4
5
6
8
7
Rysunek 77: Rysunek wymiarowy
1
Potencjometr / wskaźnik LED (zielony)
2
Potencjometr / wskaźnik LED (pomarańczowy)
3
Wskaźnik siły sygnału podczas procesu uczenia
CTA w trybie pracy
4
Otwór montażowy M3 (Ø 3,1 mm)
5
Otwór montażowy M3 (Ø 3,1 mm)
6
Oś optyczna
7
Oś optyczna
8
Oś optyczna
12 DANE TECHNICZNE
116
I N S T R U K C J A E K S P L O A T A C J I | RAY10 8022198.1BXN / 2021-05-26 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
pl
