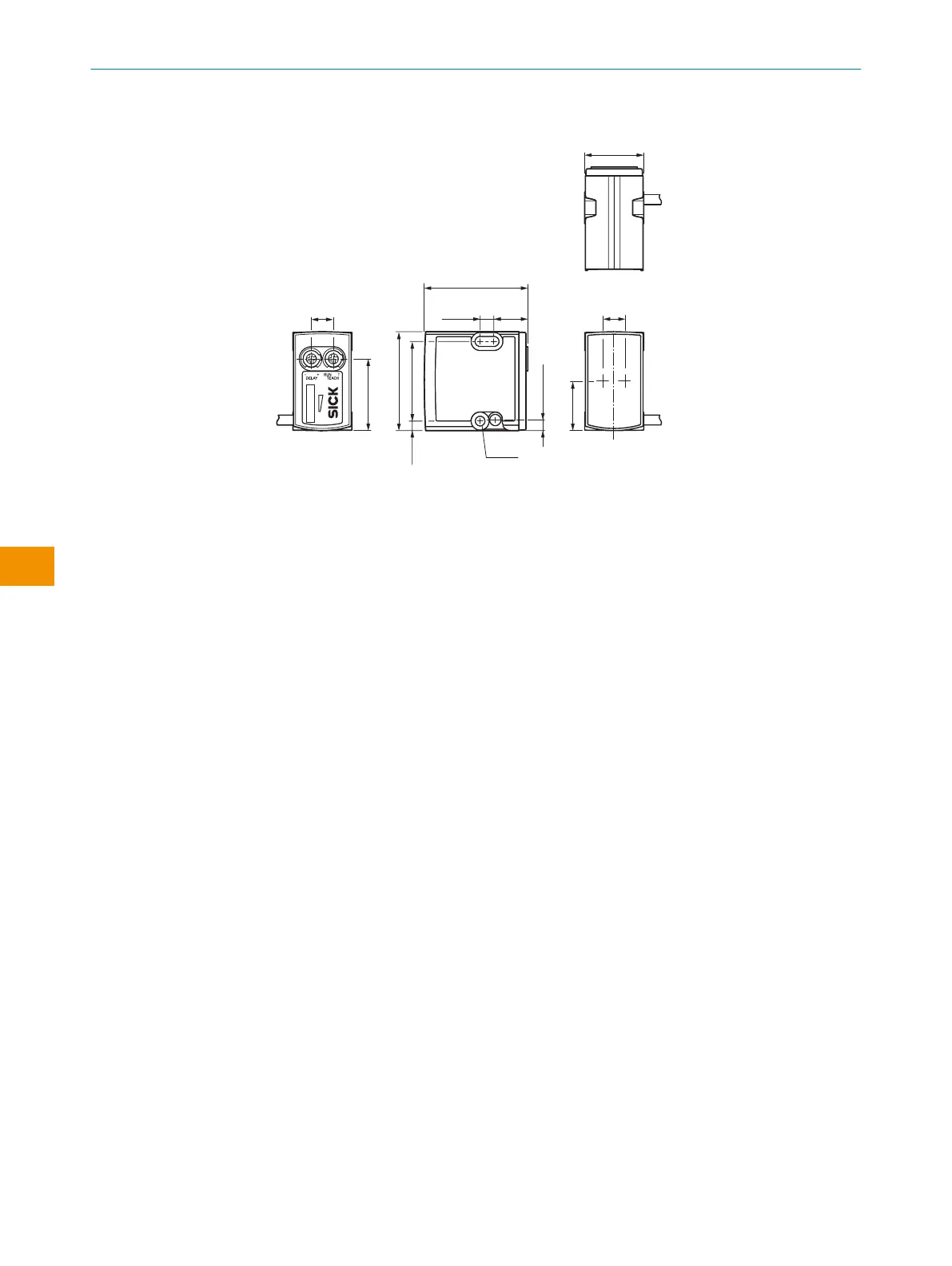

12.2 Dibujo acotado
21.5 (0.85)
8 (0.31)
26.1 (1.03)
18 (0.71)
36 (1.42)
3.5
(0.14)
29 (1.14)
12.4
(0.49)
5
(0.2)
8 (0.31)
Ø 3.5
(0.14)
37.7 (1.48)
3.8 (0.15)
1 2
3
4
5
6
8
7
Figura 33: Dibujo acotado
1
Potenciómetro/Indicadores LED (verde)
2
Potenciómetro/Indicadores LED (naranja)
3
Indicador de intensidad de la señal en proceso Teach
CTA en funcionamiento Run
4
Orificio de montaje M3 (Ø 3,1 mm)
5
Orificio de montaje M3 (Ø 3,1 mm)
6
Eje óptico
7
Eje óptico
8
Eje óptico
12 DATOS TÉCNICOS
50
I N S T R U C C I O N E S D E U S O | RAY10 8022198.1BXN / 2021-05-26 | SICK
Sujeto a cambio sin previo aviso
es
