SICK MultiTask RAY10

12.2 尺寸图
21.5 (0.85)
8 (0.31)
26.1 (1.03)
18 (0.71)
36 (1.42)
3.5
(0.14)
29 (1.14)
12.4
(0.49)
5
(0.2)
8 (0.31)
Ø 3.5
(0.14)
37.7 (1.48)
3.8 (0.15)
1 2
3
4
5
6
8
7

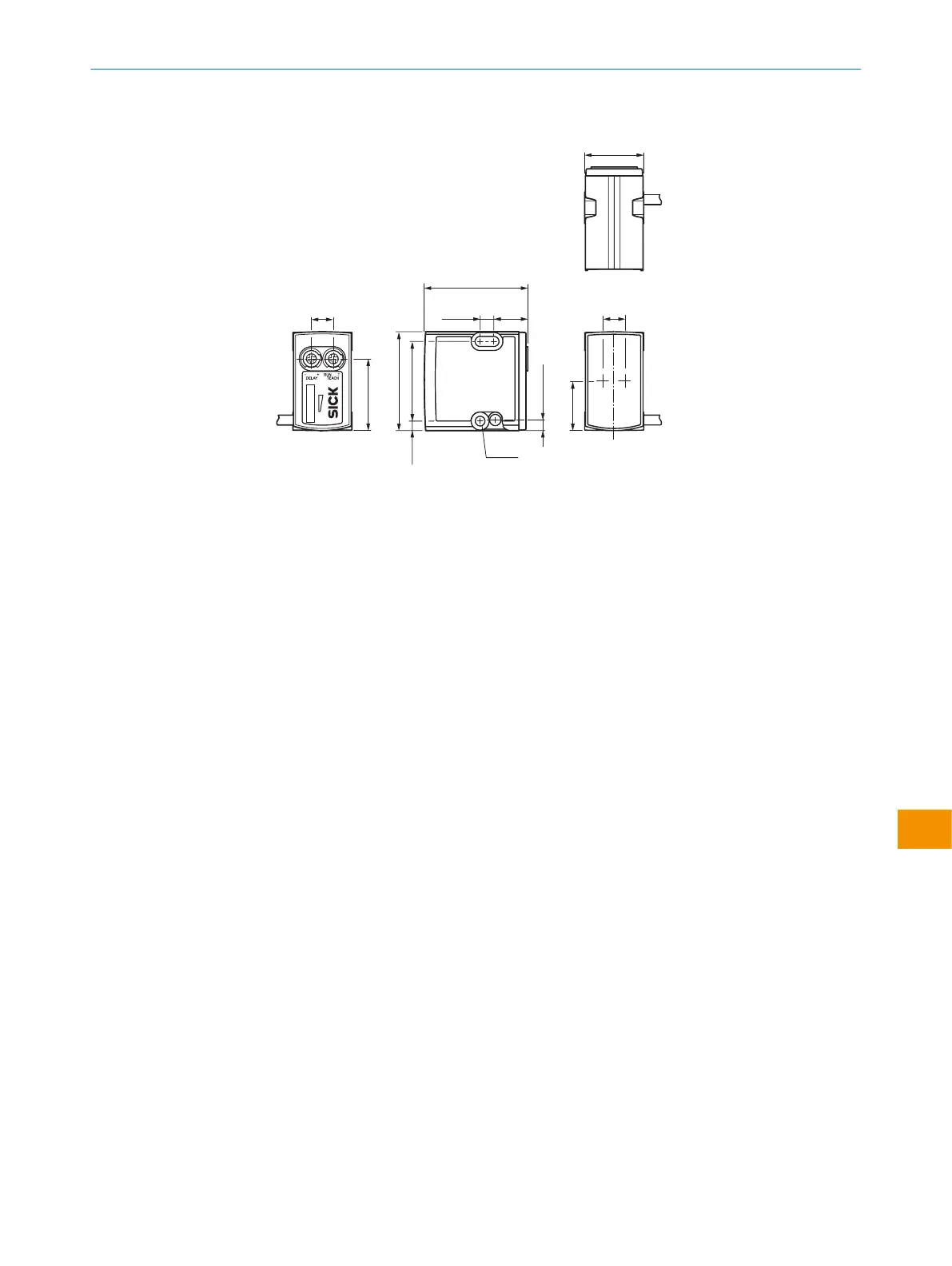

插图 110: 尺寸图
1
电位计/LED 指示灯（绿色）
2
电位计/LED 指示灯（橙色）
3
Teach 过程中的信号强度指示灯
Run 模式下的 CTA
4
安装孔 M3 (Ø 3.1 mm)
5
安装孔 M3 (Ø 3.1 mm)
6
光轴
7
光轴
8
光轴
技术数据 12
