1 一般安全提示
■
调试之前阅读本操作指南。
■
只有经过培训的专业人员才能执行连接、安装和配置工作。
■
非符合欧盟机械指令的安全组件。
■
除非操作说明书中明确允许，否则不要将传感器安装在暴露在紫外线直
接辐射（阳光）或其他天气影响下的位置。
■
在调试过程中，必须对设备进行充分的保护，防止潮湿和污垢。
■
这些操作指南包含传感器寿命周期内所必需的信息。
2 关于 UL 认证的提示
The device shall be supplied from an isolating transformer having a secondary
overcurrent protective device that complies with UL 248 to be installed in the
field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
3
规定用途
RAY10 是一种反射式光电传感器（下文简称为“传感器”），用于物体、动物和人体
的非接触式光学检测。执行功能需要反射器。如滥用本产品或擅自对其改装，则
SICK 公司的所有质保承诺均将失效。
4
运行状态显示

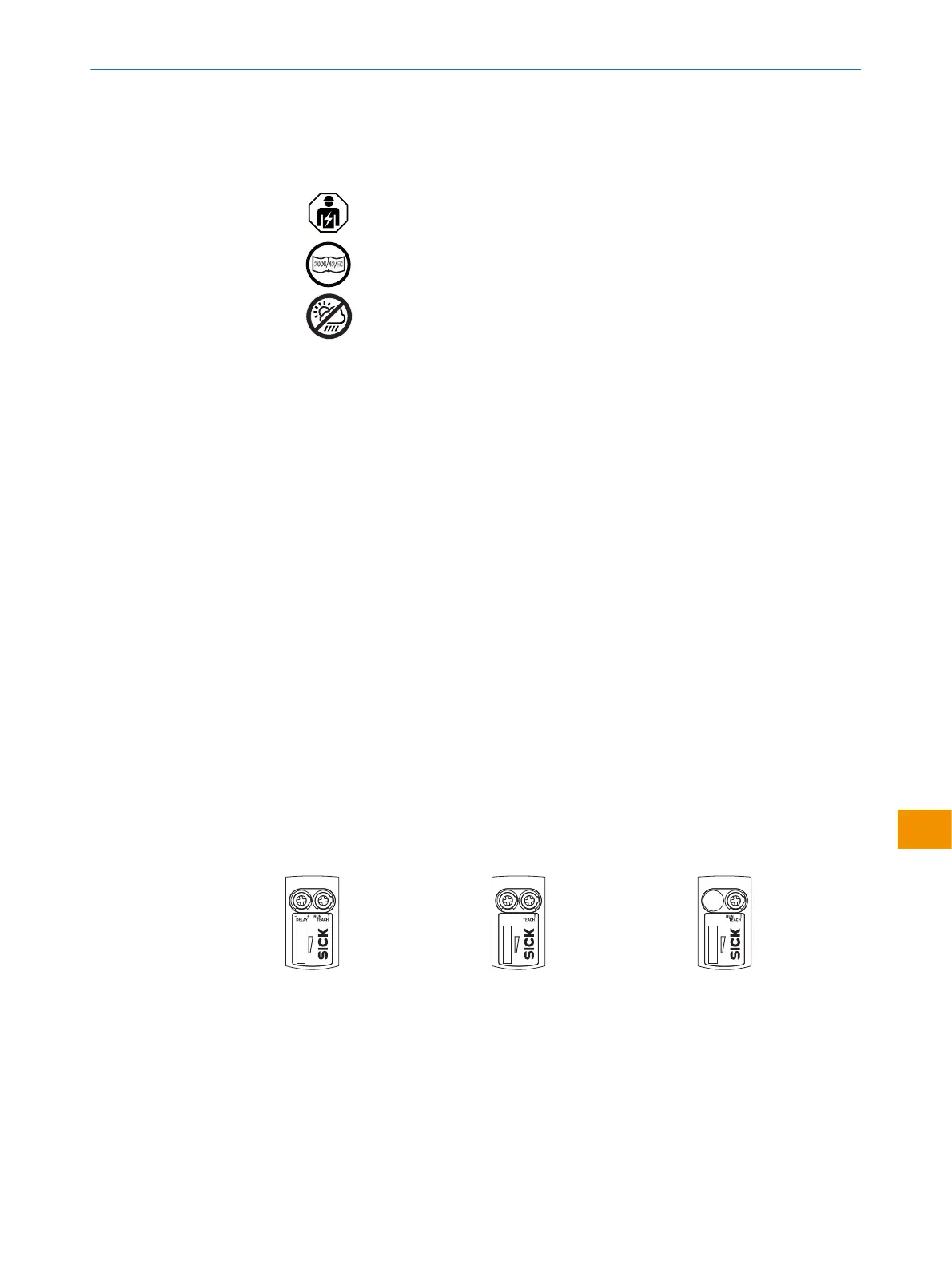

插图 100: RAY10-xxxxBM/
RAY10-xxxxBN
插图 101: RAY10-xxxxBP
插图 102: RAY10-xxxxBL
1
电位计/黄色 LED 指示灯：接收的光束状态
2
电位计/绿色 LED 指示灯：工作电压激活
3
BluePilot：示教流程中的信号强度指示灯 / 运行模式中的污染指示
5 安装
将传感器和反射器安装在合适的安装支架上（参见 SICK 附件说明书）。相互对准
传感器和反射器。
一般安全提示 1
8022198.1BXN / 2021-05-26 | SICK 操 作 指 南 | RAY10
153
如有更改，恕不另行通知
zh
