SICK RAY26 User Manual

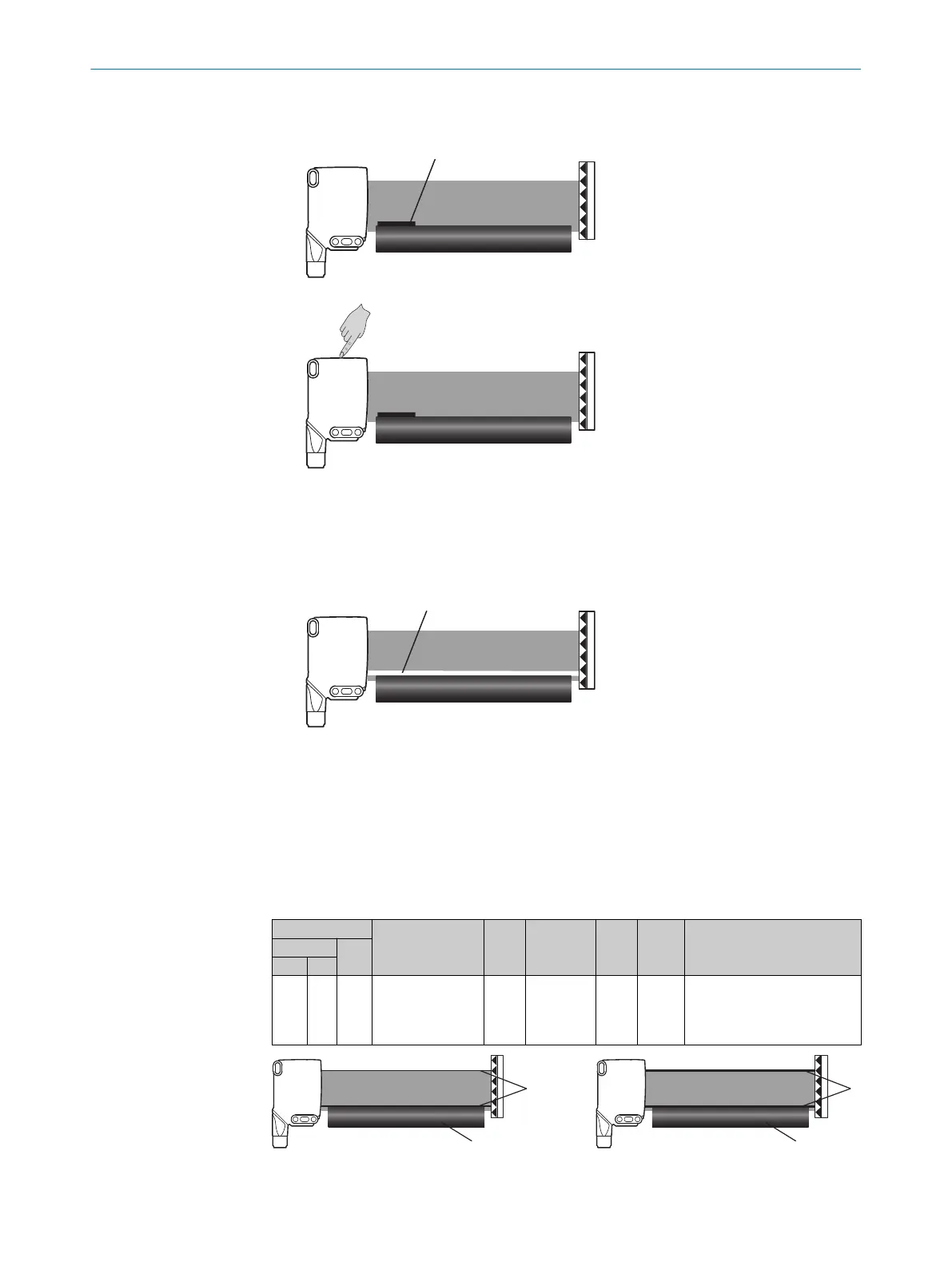

1. 将物体 A 放在 RAY26 前面的光带中，高度对应于要消隐的高度（约
3 mm）。
A
2. 示教 RAY26，准备使用。
3. 将物体移出光带。
此时该区域（B = 物体高度 A）被消隐，以便检测。
如果输送带稍微向上移动，则不会检测到。
现在，物体高度必须约 8 mm，才能被 RAY26P-xxxxx5 (MDO: 5 mm) 检测
到。如果在没有物体 A 进入光带的情况下，重新示教 RAY26，那么消隐区域
就不再存在，可以再次检测。
B
通过 IO-Link 消隐输送带
RAY26P-xxxxx3
通过输送带消隐可以直接在输送带上方实现检测区域的逐步禁用（A = 每层约
1 mm）。由此可对输送带（会造成传感器错误信号）的影响加以抑制。输送带消隐
的设置可通过 IO-Link 的索引 238 进行。
设置完成后，必须重新示教传感器（索引 2，值 65）。
表格 55: 索引 238
ISDU
名称
数据类
型
长度 访问 默认值 值/范围索引
子索
引
DEZ HEX
238
0xE
E
- 输送带消隐 UINT 8 位
读取/
写入
0
0 = 已禁用
1 = 1 级
2 = 2 级
3 = 3 级
4 = 4 级
A
1
插图 99: A = 1 级
A
1
插图 100: A = 2 级
73 调试
122
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
