A
1

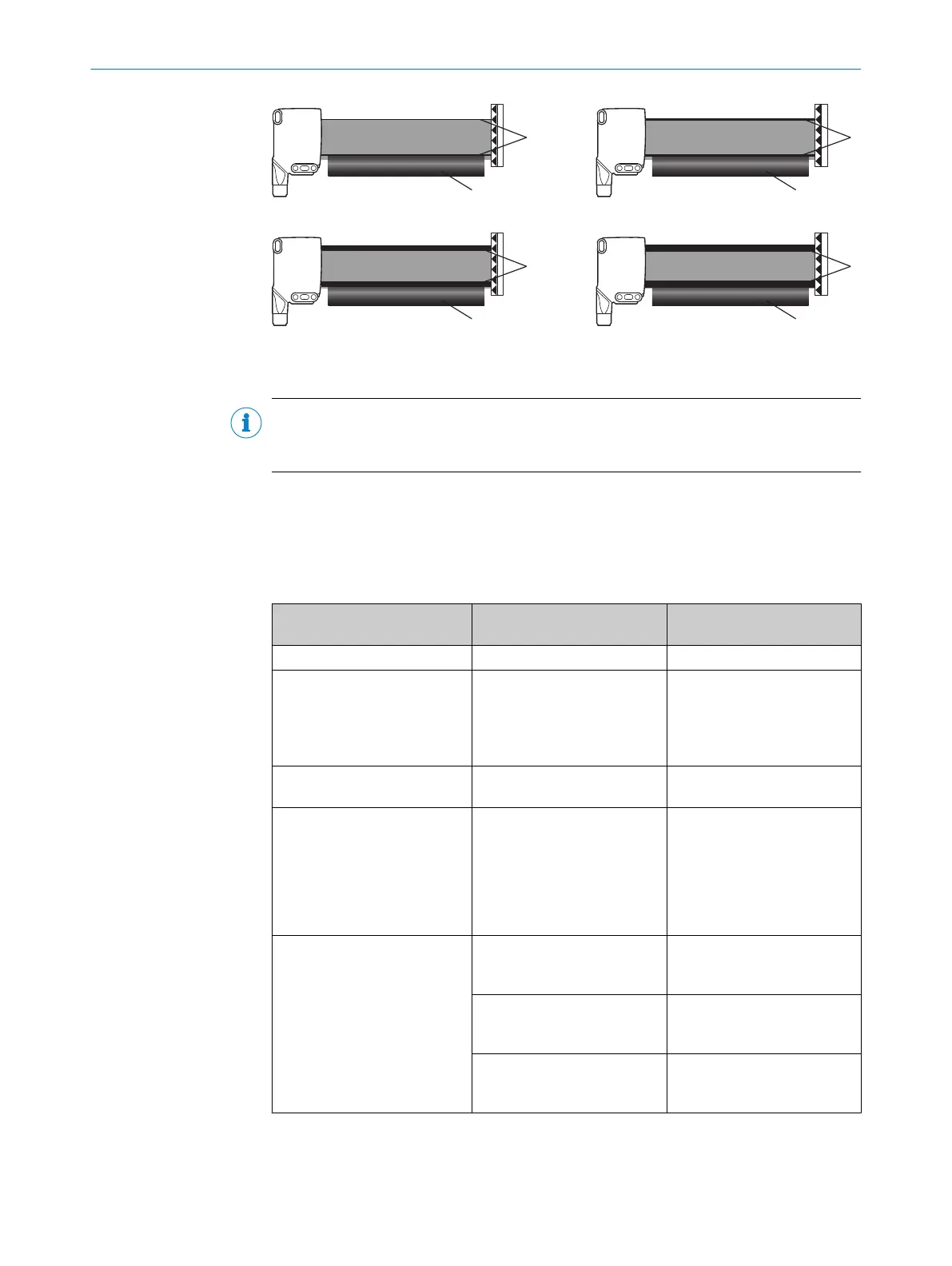

Figura 69: A = Livello 1
A
1
Figura 70: A = Livello 2
A
1
Figura 71: A = Livello 3
A
1
Figura 72: A = Livello 4
1
Nastro trasportatore
INDICAZIONE
Sono disponibili dei video nella pagina di prodotto Reflex Array nel sito www.sick.com/
reflex-array alla voce “Videos”.
52 Eliminazione difetti
La tabella di rimozione dei disturbi mostra quali provvedimenti si devono adottare
quando il sensore non funziona più.
Indicatore LED / figura di
errore
Causa Provvedimento
Il LED verde lampeggia Comunicazione IO-Link Nessuno
Le uscite di commutazione non
si comportano conformemente
alle v. tabella 35, pagina 79 e
v. tabella 36, pagina 80
a) Comunicazione IO-Link
b) Modifica della configura‐
zione
c) Corto circuito
a) Nessuno
b) Adattamento della configu‐
razione
c) Controllare i collegamenti
elettrici
I LED blu si trovano molto vicini
l’un l’altro
Frontalino e/o riflettore spor‐
chi.
Pulizia delle superfici ottiche
(sensore e riflettore).
Il LED giallo lampeggia La distanza tra sensore e
riflettore è troppo grande/il
raggio luminoso non è com‐
pletamente allineato al riflet‐
tore/il riflettore non è ade‐
guato/il frontalino e/o il riflet‐
tore sono sporchi
Controllare la distanza di
lavoro/controllare l’allinea‐
mento/si raccomanda l’uso di
un riflettore SICK/pulizia delle
superfici ottiche (sensore e
riflettore)
Il LED giallo non è acceso
anche se il fascio di luce è
orientato sul riflettore e nessun
oggetto si trova nella traiettoria
del raggio
nessuna tensione o tensione
al di sotto del valore soglia
Verificare la tensione di ali‐
mentazione e/o il collega‐
mento elettrico
Interruzioni di tensione Assicurarsi che ci sia un'ali‐
mentazione di tensione sta‐
bile
Il sensore è guasto Se l'alimentazione di tensione
è regolare, allora chiedere una
sostituzione del sensore
ELIMINAZIONE DIFETTI 52
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
87
