SICK RAY26 User Manual

RAY26P-xxxxx5
RAY26P-xxxxx9

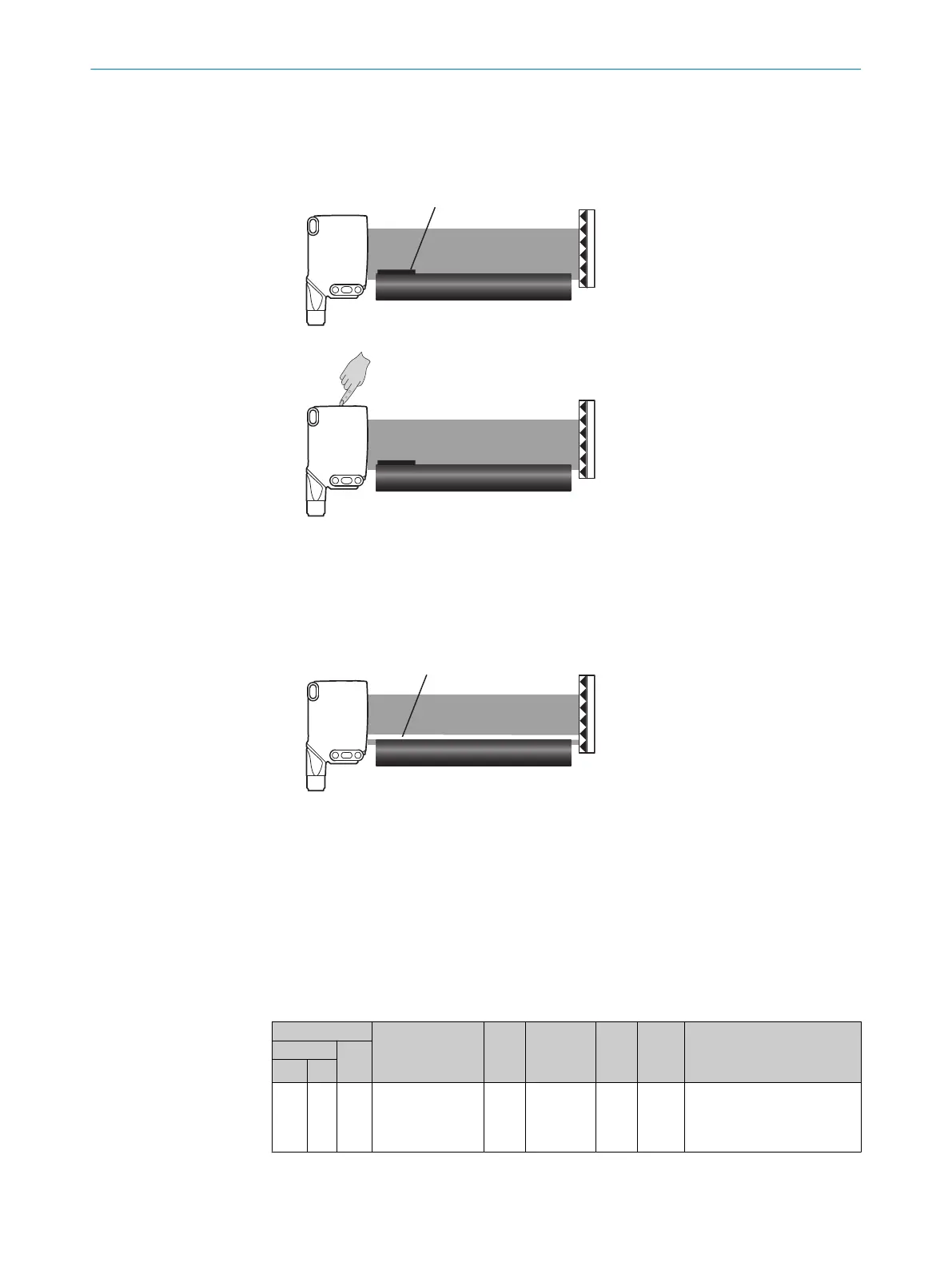

1. Collocare un oggetto A con l’altezza corrispondente da schermare (ad es. 3 mm)
nel fascio luminoso davanti al RAY26.
A
2. Effettuare la procedura di teach del RAY26, che poi sarà pronto per l’uso.
3. Rimuovere l’oggetto dal fascio luminoso.
Quest’area (B = altezza oggetto A) è ora schermata per rilevamento.
Se il nastro trasportatore si sposta leggermente in alto, non viene rilevata.
Un oggetto deve avere ora ad es. un’altezza di circa 8 mm, così da poter essere
rilevato tramite RAY26P-xxxxx5 (MDO: 5 mm). Se per il RAY26 viene nuovamente
effettuata la procedura di teach senza oggetto A nel fascio luminoso, l’area scher‐
mata non è più presente ed è di nuovo disponibile per rilevamento.
B
Schermatura nastro trasportatore tramite IO-link
RAY26P-xxxxx3
Consente una disattivazione graduale del campo di rilevamento (A = ca. 1 mm per
livello) direttamente al di sopra del nastro trasportatore. Ciò consente di sopprimere gli
influssi del nastro trasportatore (che causano segnali erronei del sensore). L’imposta‐
zione dell’interruzione del nastro trasportatore può essere effettuata tramite IO-Link
con indice 238.
Dopo l’impostazione ripetere il teach-in del sensore (indice 2, valore 65).
Tabella 39: Indice 238
ISDU
Nome
Tipo
dati
Lunghezza
Access
o
Valore di
default
Valore/Intervallo
Indice Sot‐
toin‐
dice
DEC HEX
238
0xE
E
-
Interruzione del nastro
trasportatore
UINT 8 bit
Let‐
tura/
Scrit‐
tura
0
0 = Disattivato
1 = Livello 1
2 = Livello 2
3 = Livello 3
4 = Livello 4
51 MESSA IN FUNZIONE
86
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
