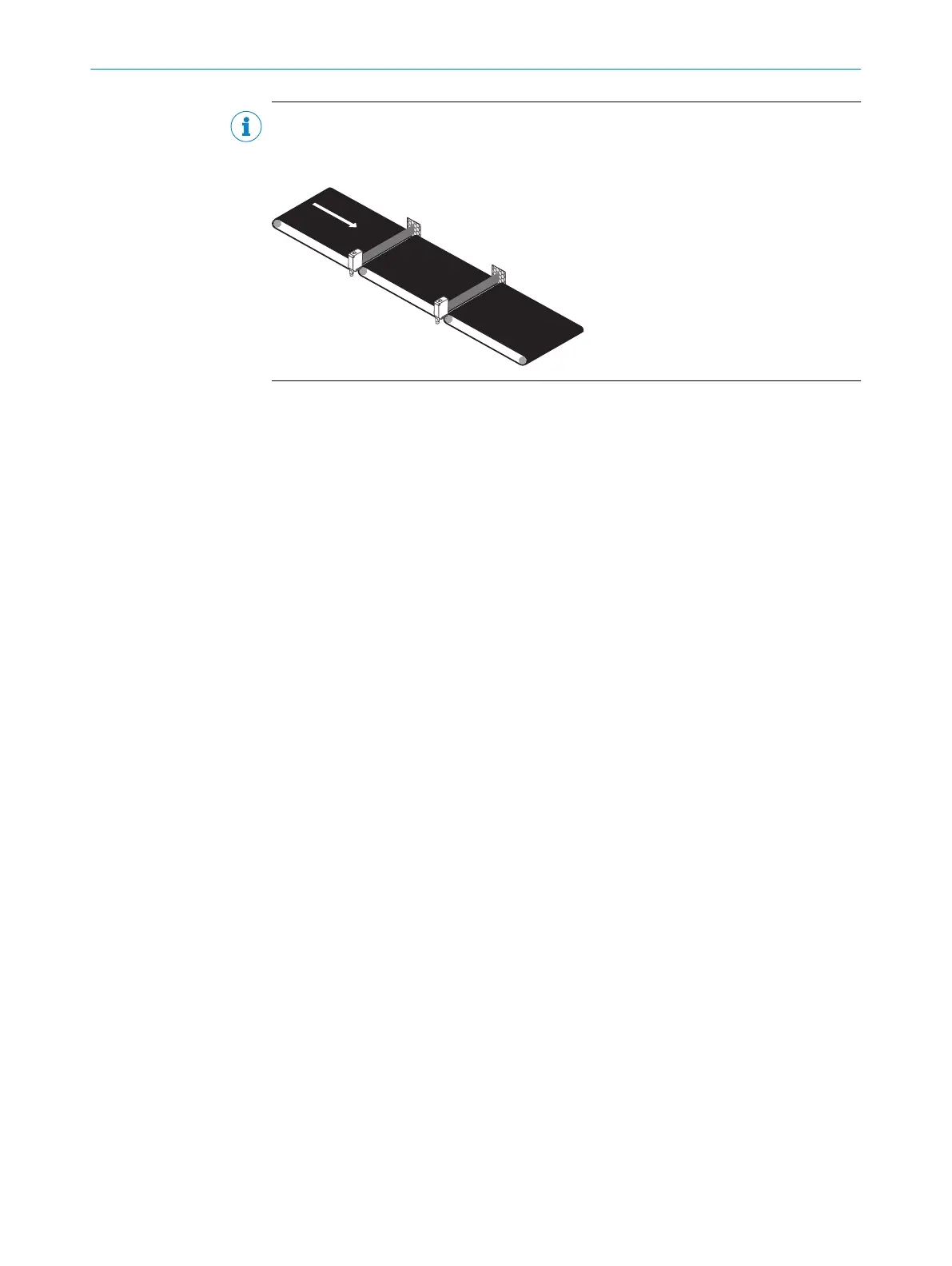

INDICACIÓN
RAY26P-XXXXX1 (MDO ≥ 1 MM), RAY26P-XXXXX3 (MDO ≥ 3 MM):
Posición de instalación recomendada: entre las cintas transportadoras o los transpor‐
tadores de rodillos
61 Instalación eléctrica
Funcionamiento en modo E/S:
Los sensores deben conectarse sin tensión (V
S
= 0 V). Debe tenerse en cuenta la
siguiente información en función del tipo de conexión:
– Conexión de enchufes: observar la asignación de terminales
– Cable: color de los conductores
No aplicar ni conectar la fuente de alimentación (V
S
> 0 V) hasta que no se hayan finali‐
zado todas las conexiones eléctricas.
Funcionamiento en modo IO-Link: conectar el dispositivo a un maestro IO-Link ade‐
cuado e integrarlo mediante IODD/bloque de funciones en el maestro o en el controla‐
dor. El indicador LED verde del sensor parpadea. El IODD y bloque de funciones los
puede descargar en www.sick.com conforme al número de artículo correspondiente.
Explicaciones relativas al diagrama de conexión (tabla 1 y -4):
Alarma = salida de alarma (véase tabla 42 y tabla 44)
MF = salida multifunción programable
n. c. = sin conmutación
QL1/C = salida conmutada, comunicación con sistema IO-Link
61 INSTALACIÓN ELÉCTRICA
96
8022178.18JF 02.07.2020 | SICK
