SICK RAY26 - Puesta en Marcha; Alineación

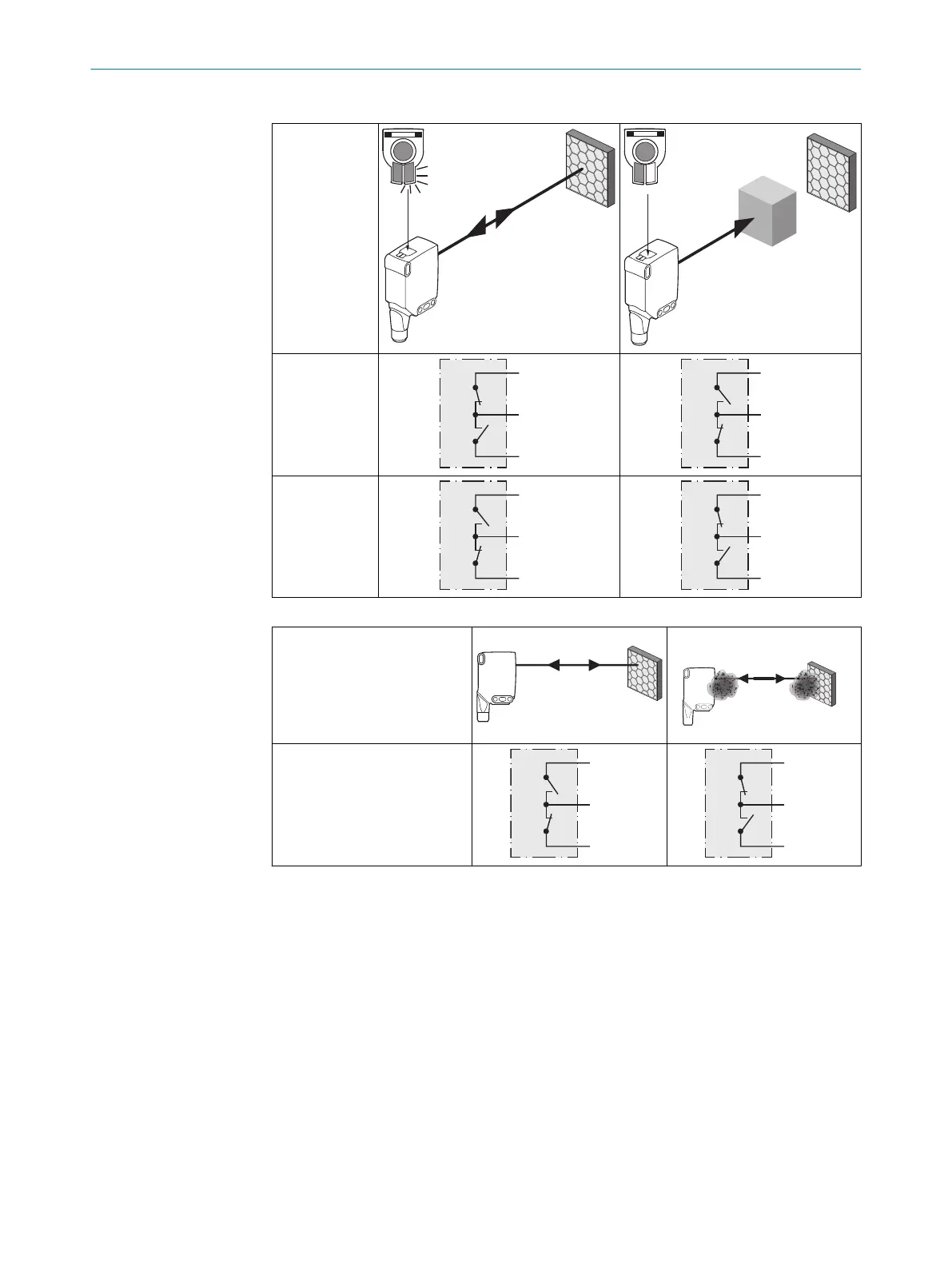

Tabla 43: Push / pull
Q
Push-pull
(≤ 100 mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Q
Push-pull
(≤ 100 mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Tabla 44: Alarm
Alarm (
≤ 100 mA)
+ (L+)
Alarm
‒ (M)
+ (L+)
Alarm
‒ (M)
62 Puesta en marcha
62.1 Alineación
Alinee el sensor con un reflector adecuado. Seleccione la posición de forma que el haz
de luz roja emitido incida en el centro del reflector. La lente frontal del sensor y del
reflector deben limpiarse antes del aprendizaje.
El sensor debe tener una perspectiva clara del reflector, sin objetos en el recorrido del
haz de luz [ véase figura 76]. Debe asegurarse de que las aberturas ópticas del sensor
y el reflector queden completamente despejadas.
