NOTA

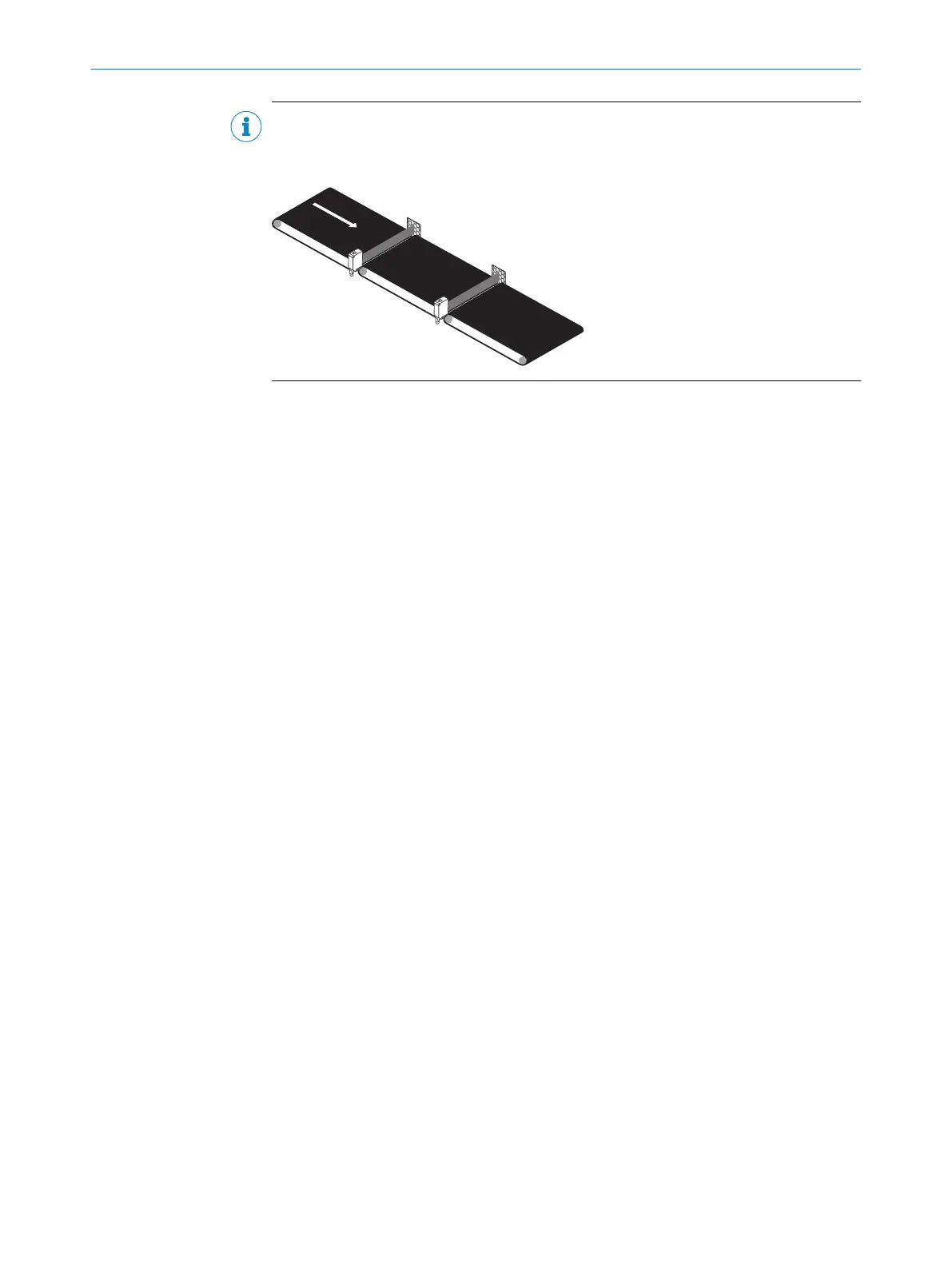

RAY26P-XXXXX1 (MDO 1 MM), RAY26P-XXXXX3 (MDO 3 MM):
Posição recomendada para instalação: entre as correias transportadoras ou os rolos
transportadores
39 Instalação elétrica
Operação no modo I/O:
A conexão dos sensores deve ser realizada em estado desenergizado (V
S
= 0 V). Con‐
forme o tipo de conexão, devem ser observadas as seguintes informações:
Conector: observar a disposição dos pinos
Cabo: cor do fio
Instalar ou ligar a alimentação de tensão (V
S
> 0 V) somente após realizar todas as
conexões elétricas.
Operação no modo IO-Link: conectar o dispositivo a um master IO-Link adequado e
integrá-lo ao mestre ou ao comando através de IODD/módulo de função. O indicador
LED verde no sensor pisca. IODD e o módulo de função podem ser descarregados em
www.sick.com sob o número de artigo.
Explicações relativas ao esquema de conexões (tabela 1 e -4):
Alarme = saída de alarme (ver tabela 26 e tabela 28)
MF = saída multifuncional programável
n. c. = sem ligação
QL1 / C = saída de comutação, comunicação IO-Link
39 INSTALAÇÃO ELÉTRICA
60
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
