Учитывайте, что максимальный допустимый крутящий момент затяжки у датчика
составляет 0.65 Нм.

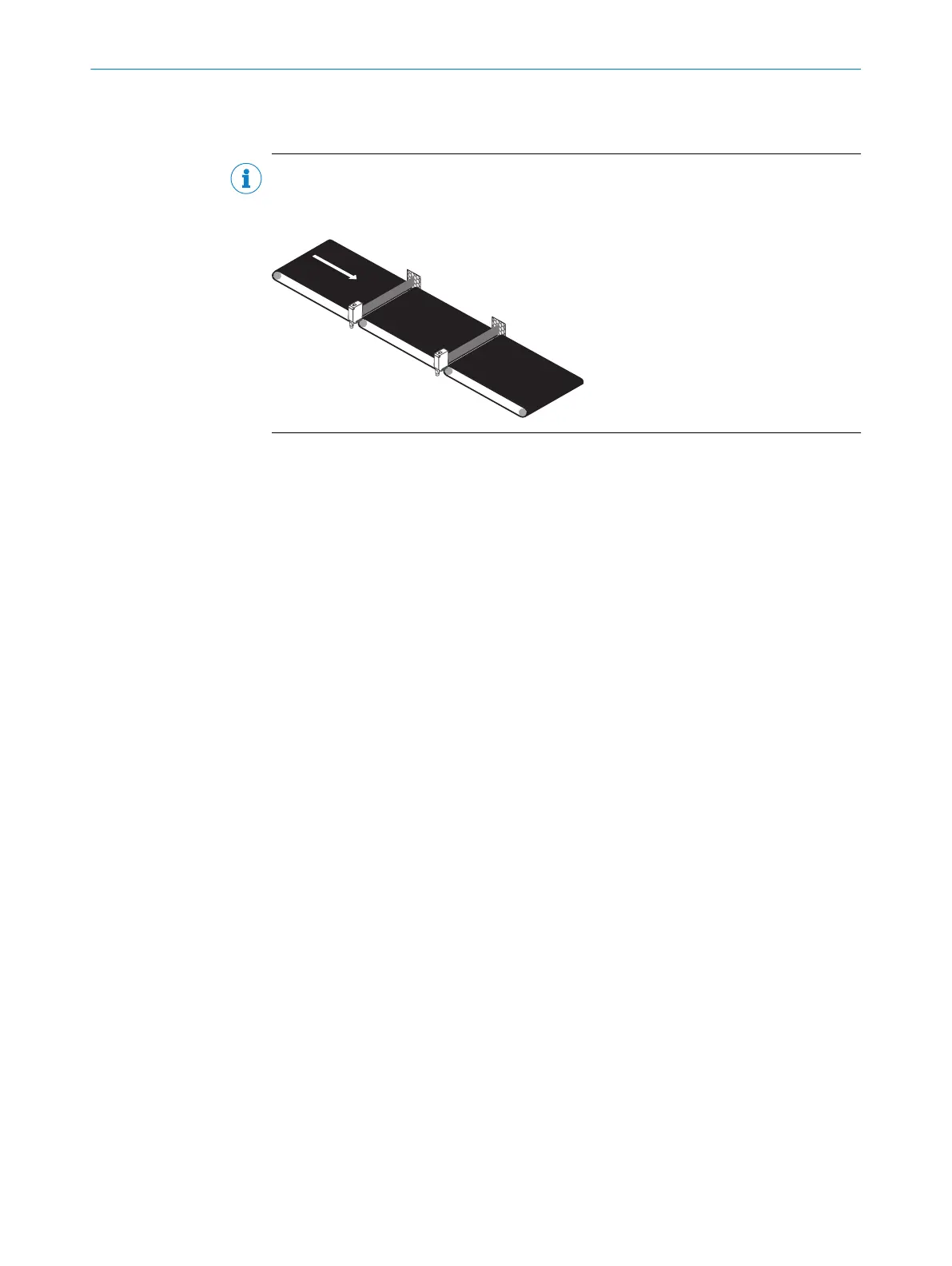

УКАЗАНИЕ
RAY26P-XXXXX1 (MDO ≥ 1 ММ), RAY26P-XXXXX3 (MDO ≥ 3 ММ):
Рекомендуемое положение для установки: между конвейерными лентами или
роликами.
94 Электрическое подключение
Эксплуатация в режиме ввода/вывода:
Подключение датчиков должно производиться при отключенном напряжении
питания (U
V
= 0 В). В зависимости от типа подключения следует принять во
внимание следующую информацию:
– Штекерное соединение: соблюдать расположение выводов
– Кабель: цвет жил
Подавать напряжение питания и включать источник напряжения только после
завершения подключения всех электрических соединений (U
V
> 0 В).
Работа в режиме IO-Link: подключить устройство к подходящему ведущему
устройству IO-Link и интегрировать в ведущее устройство или в систему управления
при помощи IODD/функциональный блок. Зелёный светодиодный индикатор мигает
на датчике. Описание устройств ввода/вывода и функциональный блок можно
скачать по номеру артикула загрузить на сайте www.sick.com.
Пояснения к схеме подключений (Таблицы 1 и -4):
Alarm = выход сигнала тревоги (см. таблица 66 и таблица 68)
MF = программируемый многофункциональный вход
n. c. = без подключения
QL1 / C = переключающий выход, коммуникация IO-Link
94 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
150
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
