SICK RAY26

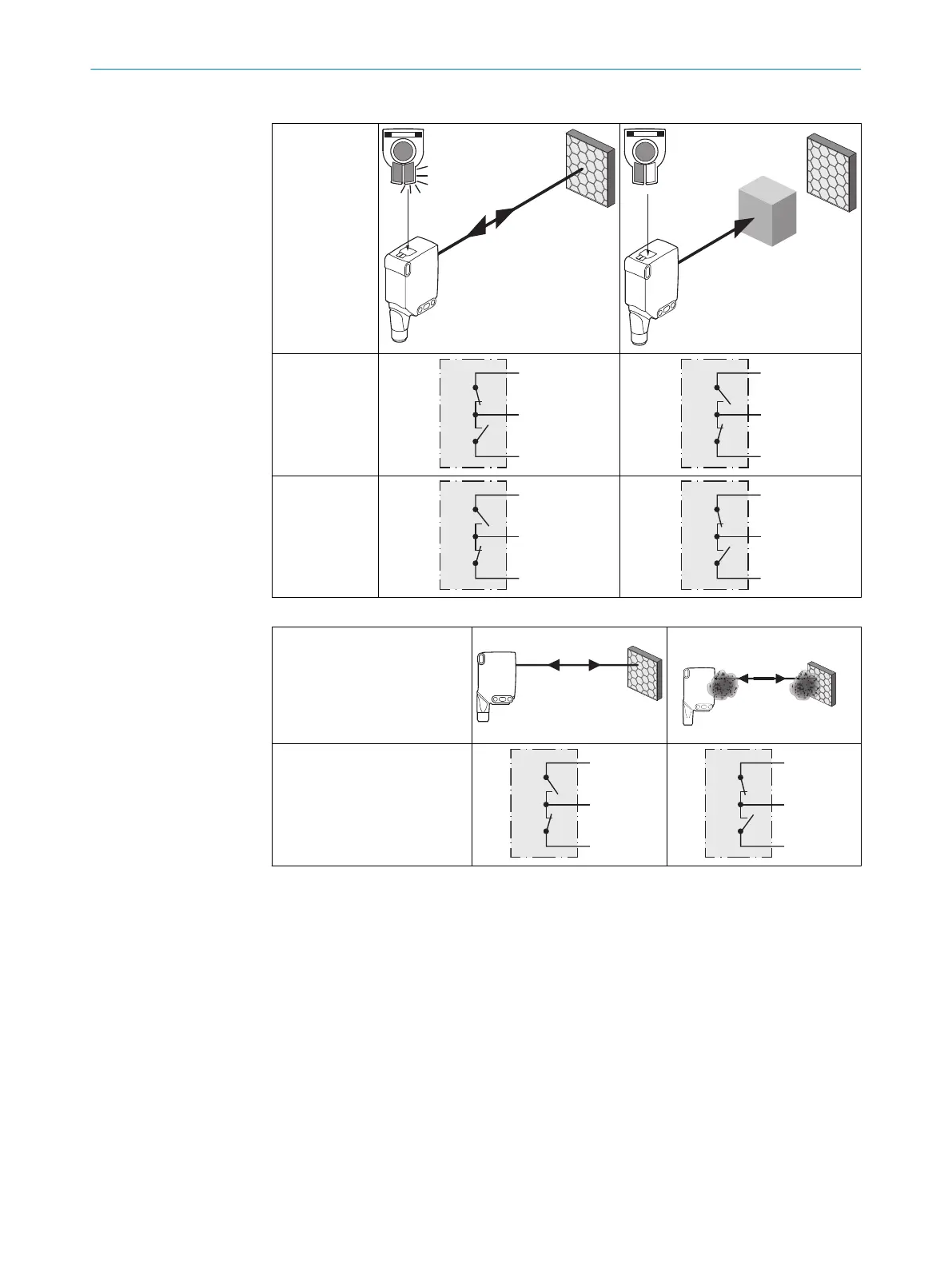

Таблица 67: Push/pull
Q
Двухтактный
(≤ 100 мА)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Q
Двухтактный
(≤ 100 мА)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Таблица 68: Alarm/Сигнал тревоги
Alarm (
≤ 100 мА)
+ (L+)
Alarm
‒ (M)
+ (L+)
Alarm
‒ (M)
95 Ввод в эксплуатацию
95.1 Регулировка
Отрегулируйте взаимное расположение датчика и соответствующего отражателя.
Выберите такое расположение, чтобы излучаемый красный луч попадал в центр
отражателя. Переднюю линзу датчика и отражателя перед этапом обучения
необходимо очистить
Между датчиком и отражателем должно быть открытое пространство без каких-либо
объектов на пути луча [см. рисунок 121]. Следует убедиться в том, что оптические
отверстия датчика и отражателя полностью чистые.
