REMARQUE
RAY26P-XXXXX1 (PLUS PETIT OBJET DÉTECTABLE DE ≥ 1 MM), RAY26P-XXXXX3
(PLUS PETIT OBJET DÉTECTABLE DE ≥ 3 MM) :

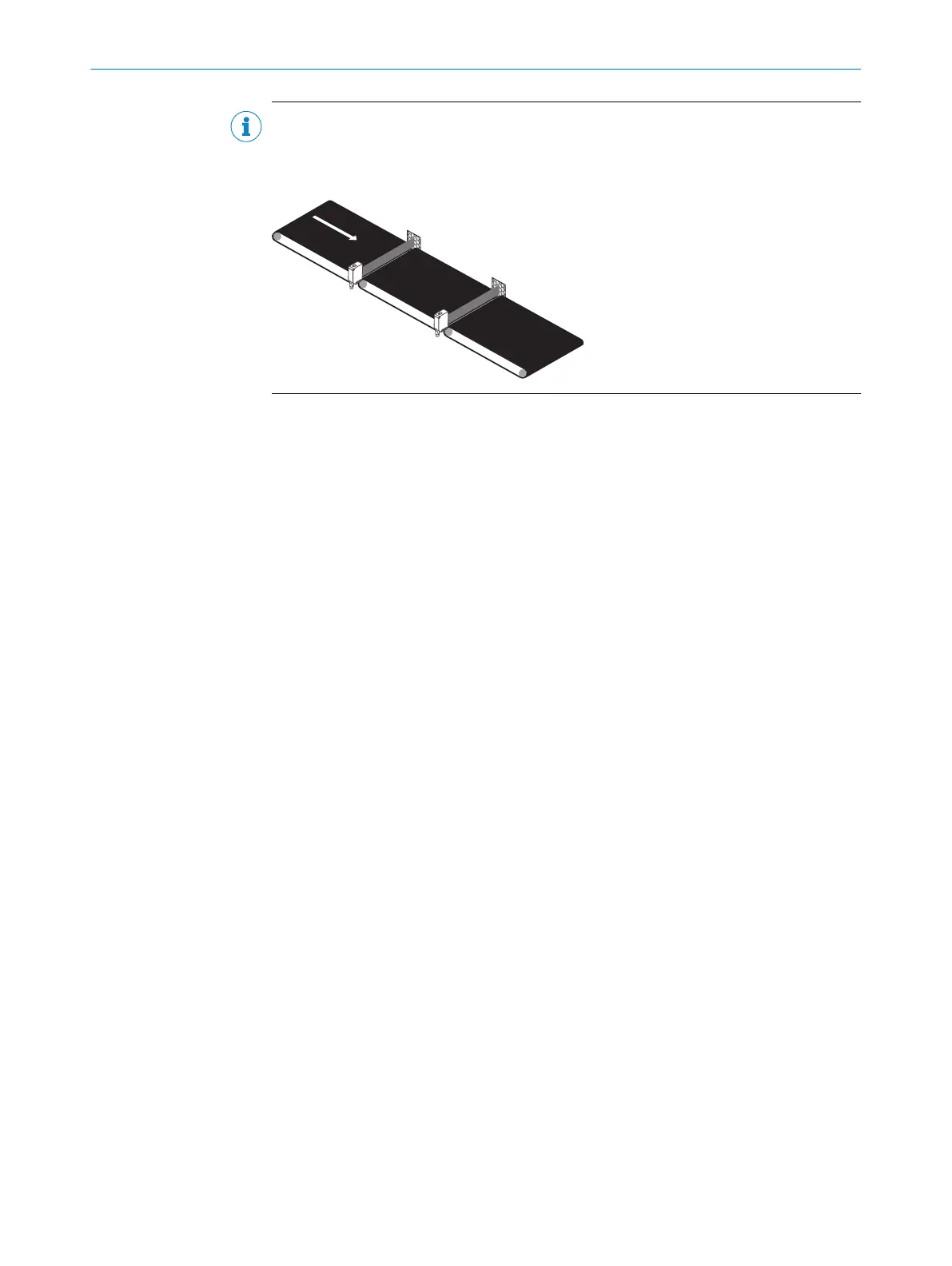

Position d’installation recommandée : entre bande transporteuse ou les rouleaux de la
bande transporteuse
28 Installation électrique
Fonctionnement en mode I/O :
Le raccordement des capteurs doit s’effectuer hors tension (U
v
= 0 V). Selon le mode
de raccordement, respecter les informations suivantes :
– Raccordement du connecteur : respecter l’affectation des broches
– Câble : couleur des fils
Après avoir terminé tous les raccordements électriques, appliquer ou activer l’alimenta‐
tion électrique (U
v
> 0 V).
Fonctionnement en mode IO-Link : raccorder l’appareil à un maître IO-Link approprié et
l’intégrer au maître ou à la commande par IODD/bloc de fonction. L’affichage LED du
capteur clignote. L’IODD et le bloc de fonction peuvent être téléchargés sur
www.sick.com sous la référence.
Explications du schéma de raccordement (tableaux 1 et -4) :
Alarme = sortie d’alarme (voir tableau 18 et tableau 20)
MF = sortie multifonction programmable
n. c. = non raccordé
QL1 / C = sortie de commutation, communication IO-Link
28 INSTALLATION ÉLECTRIQUE
42
8022178.18JF 02.07.2020 | SICK
