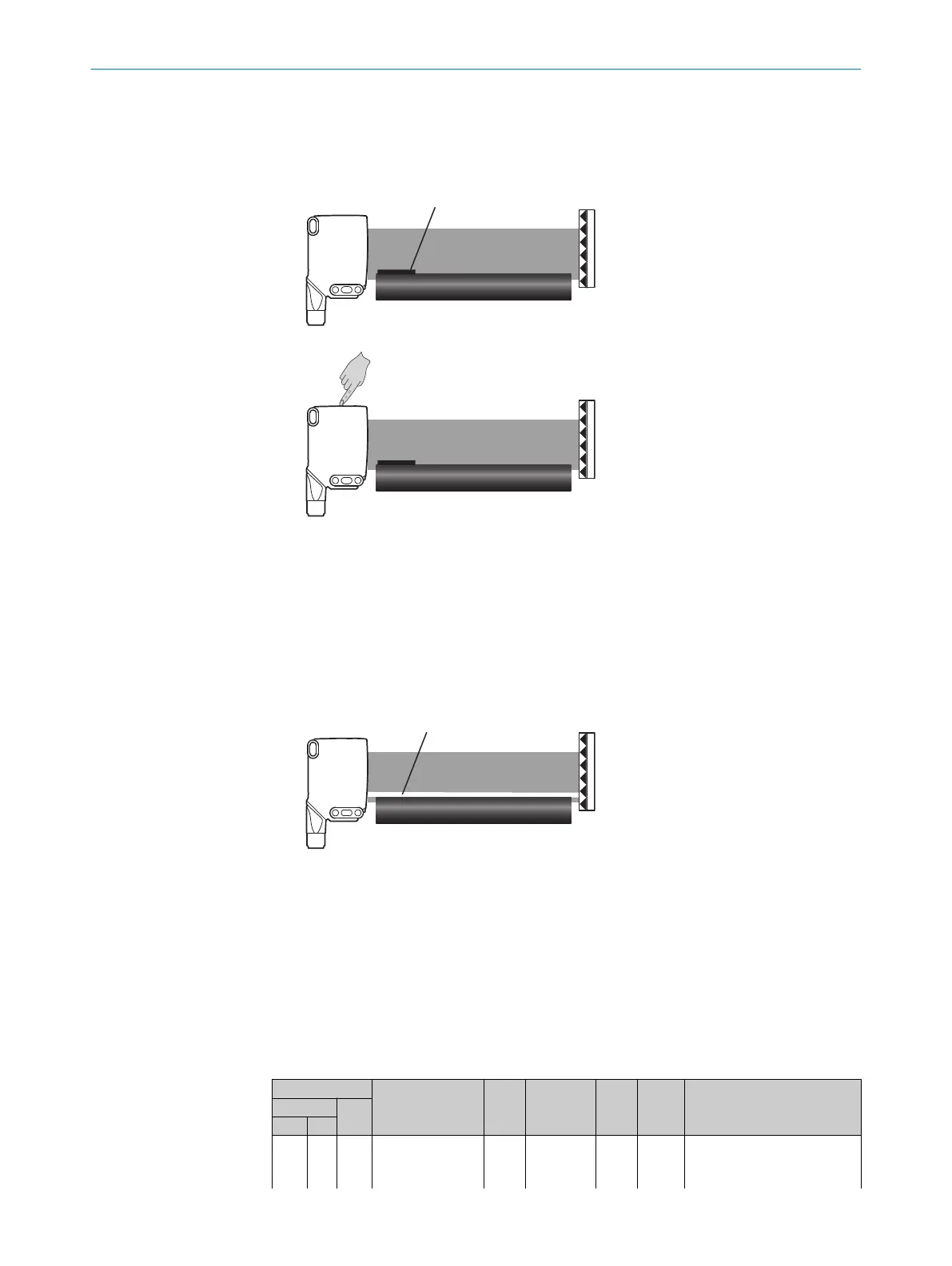

1. Platzieren Sie ein Objekt A mit der auszublendenden Höhe (z. B. 3 mm) im Licht‐
band vor dem RAY26.
2. Lernen Sie den RAY26 ein. Anschließend ist der Sensor betriebsbereit.
3. Nehmen Sie das Objekt aus dem Lichtband.
Der eingestellte Bereich (B = Höhe Objekt A) wird nun bei der Detektion ausge‐
blendet.
Sollte sich das Förderband ein wenig nach oben bewegen, erfolgt dennoch keine
Detektion.
Nach der Ausblendung muss ein Objekt eine Höhe von ca. 8 mm aufweisen, damit
es vom RAY26P-xxxxx5 (MDO: 5 mm) erkannt werden kann. Um den ausgeblende‐
ten Bereich zu löschen, muss der RAY26 erneut eingelernt werden, ohne dass sich
das Objekt A im Lichtband befindet. Im Anschluss steht der gesamte Bereich wie‐
der zur Detektion zur Verfügung.
Förderbandausblendung über IO-Link
RAY26P-xxxxx3
Die Förderbandausblendung ermöglicht eine schrittweise Inaktivierung des Detektions‐
bereichs (A = ca. 1 mm pro Ebene) direkt über dem Förderband. Dadurch können Ein‐
flüsse des Förderbandes (die Falschsignale des Sensors verursachen) unterdrückt wer‐
den. Die Einstellung der Förderbandausblendung kann über IO-Link mit Index 238 erfol‐
gen.
Nach der Einstellung muss der Sensor erneut geteacht werden (Index 2, Wert 65).
Tabelle 15: Index 238
ISDU
Name
Daten‐
typ
Länge Zugriff
Default-
wert
Wert/BereichIndex
Sub-
Index
DEZ HEX
238
0xE
E
- Förderbandausblendung UINT 8 Bit
Lesen/
Schrei‐
ben
0
0 = Deaktiviert
1 = Level 1
2 = Level 2
3 = Level 3
18 INBETRIEBNAHME
