RAY26P-xxxxx5
RAY26P-xxxxx9

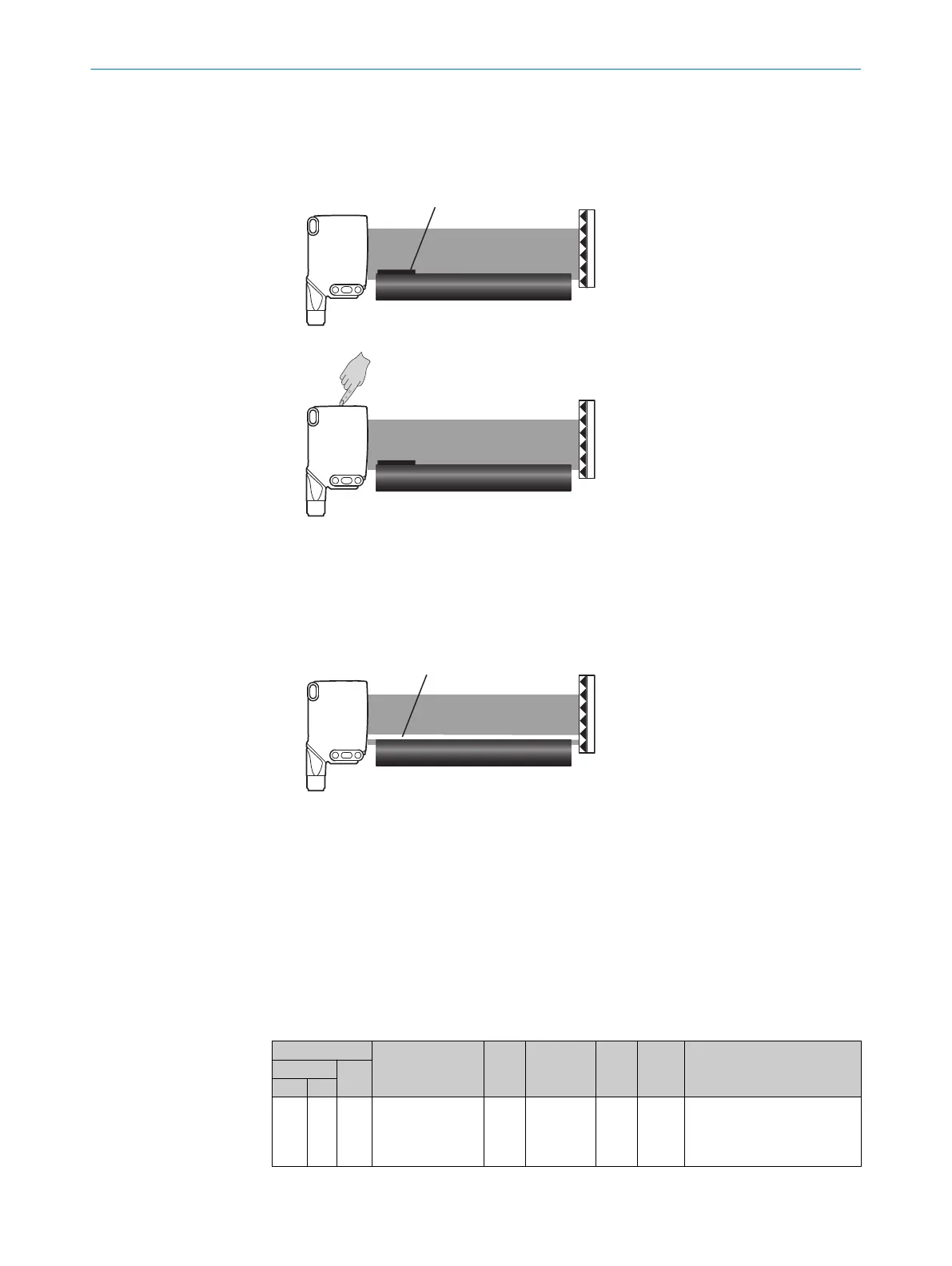

1. Placer un objet A de la hauteur correspondante à masquer (par exemple 3 mm)
dans la bande lumineuse devant le RAY26.
A
2. Régler le RAY26, après quoi il est prêt à l’emploi.
3. Retirer l’objet de la bande lumineuse.
Cette zone (B = hauteur de l’objet A) est maintenant masquée pour la détection.
Si le convoyeur se déplace un peu vers le haut, il n’est pas détecté.
Un objet doit maintenant avoir une hauteur d’environ 8 mm par exemple pour pou‐
voir être détecté par RAY26P-xxxxx5 (plus petit objet détectable : 5 mm). Si le
RAY26 est réglé à nouveau sans objet A dans la bande lumineuse, alors la zone
masquée n’est plus présente et est à nouveau disponible pour la détection.
B
Masquage du convoyeur via IO-Link
RAY26P-xxxxx3
Le masquage de la bande transporteuse permet une désactivation progressive de la
zone de détection (A = env. 1 mm par niveau) directement au-dessus de la bande
transporteuse. Cela peut éliminer les influences de la bande transporteuse (qui pro‐
voquent des signaux erronés du capteur). Le réglage du masquage de la bande trans‐
porteuse peut s’effectuer via IO-Link avec index 238.
Après le réglage, le capteur doit être soumis à un nouvel apprentissage (index 2, valeur
65).
Tableau 23: Index 238
ISDU
Nom
Type de
donnée
s
Longueur Accès
Valeur
par
défaut
Valeur/zoneIndex
Sous-
index
DEZ HEX
238
0xE
E
-
Masquage de la bande
transporteuse
UINT 8 bits
Lec‐
ture/
écriture
0
0 = Désactivé
1 = Niveau 1
2 = Niveau 2
3 = Niveau 3
4 = Niveau 4
29 MISE EN SERVICE
50
8022178.18JF 02.07.2020 | SICK
