SICK RAY26 User Manual

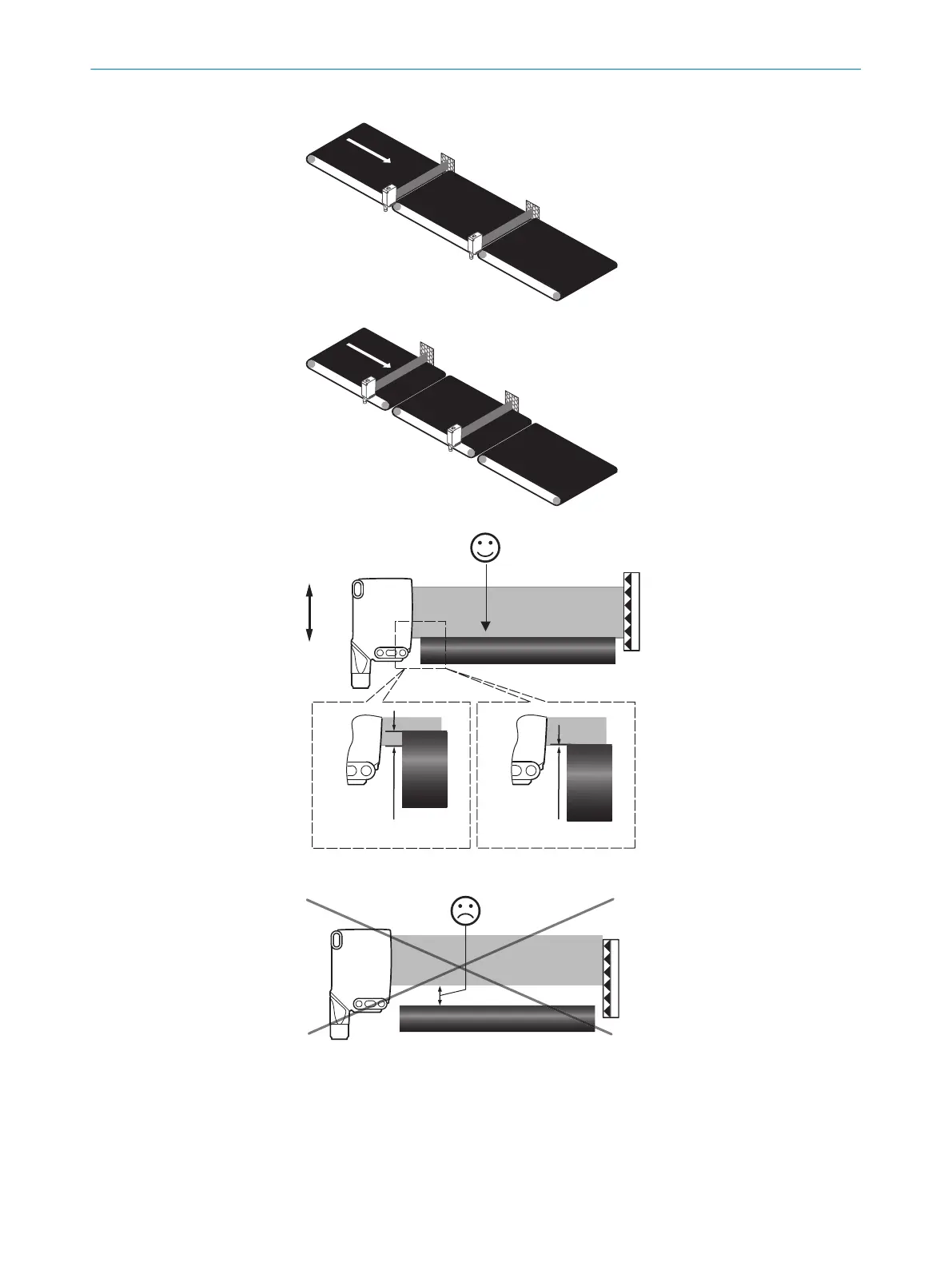

1 Alinhamento da faixa de luz no espaço entre duas correias transportadoras
2 a) Alinhamento da faixa de luz acima da correia transportadora.
A faixa de luz tem que ser posicionada paralelamente à correia transportadora.
3 mm
0 mm
1
2
1 RAY26P-xxxxx1 / RAY26P-xxxxx3 / RAY26P-xxxxx5 / RAY26P-xxxxx9
2 RAY26P-xxxxxA
b) Pegue uma placa de metal e posicione-a em frente ao refletor. Gire o sensor um
pouco para cima. A faixa de luz está aprox. 20 mm acima da correia transporta‐
dora.
40
COLOCAÇÃO EM OPERAÇÃO
64
8022178.18JF 02.07.2020 | SICK
