SICK RAY26 User Manual

RAY26P-xxxxx5
RAY26P-xxxxx9

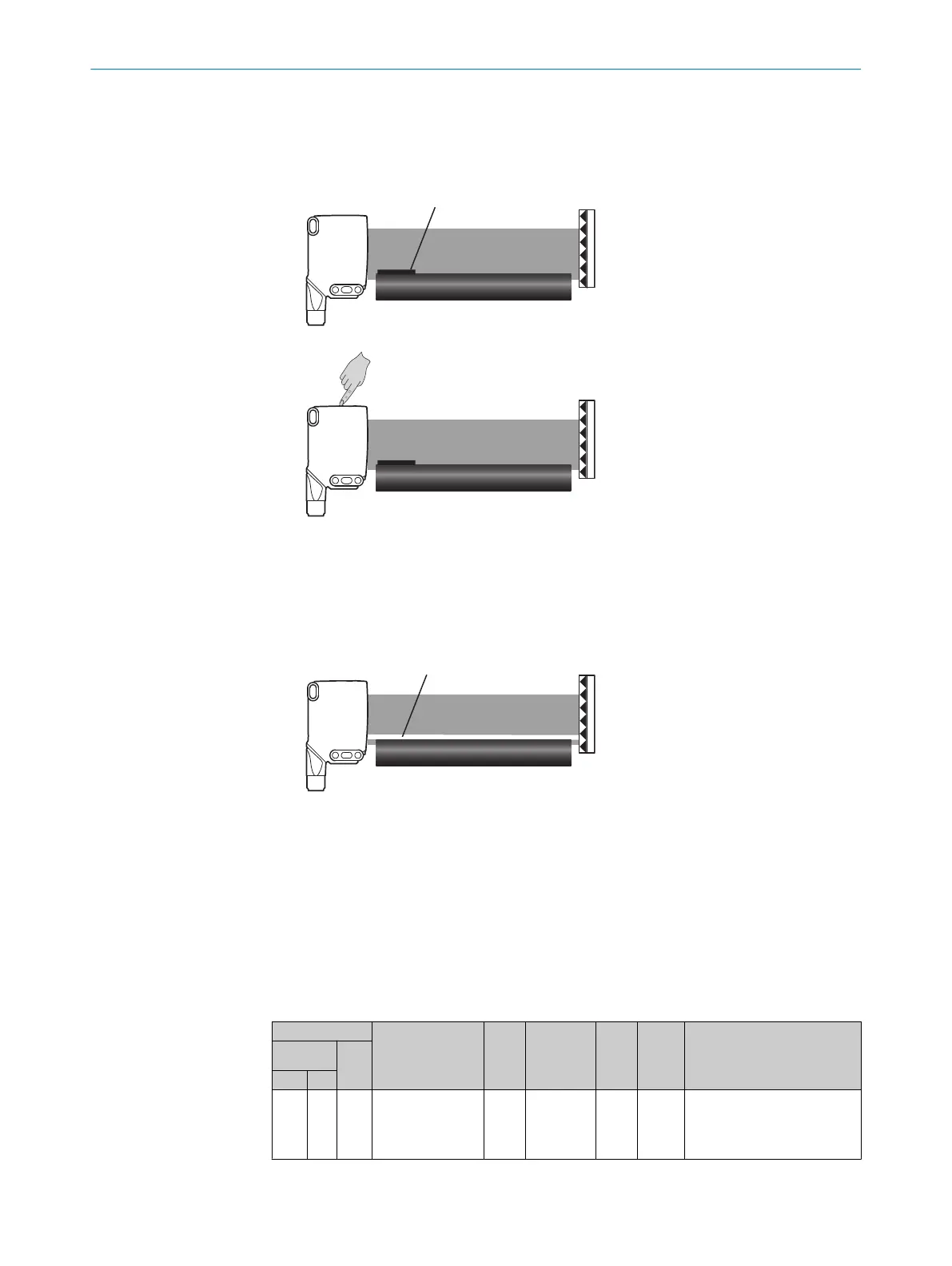

1. Coloque um objeto A a ser suprimido, com a altura correspondente (p. ex., 3 mm),
na faixa de luz em frente ao RAY26.
A
2. Efetue o teach-in do RAY26 e ele está pronto para o uso.
3. Remova o objeto da faixa de luz.
Esta área (B = altura do objeto A) está agora suprimida para a detecção.
Se o transportador movimentar um pouco para cima, ela não é detectada.
Agora um objeto precisa ter uma altura de aprox. 8 mm, p. ex., para ser detectado
pelo RAY26P-xxxxx5 (MDO: 5 mm). Se o RAY26 for ensinado novamente sem o
objeto A na faixa de luz, a área suprimida deixa de existir e pode ser detectada de
novo.
B
Supressão no transportador via IO-Link
RAY26P-xxxxx3
A supressão da esteira transportadora permite uma inativação progressiva da área de
detecção (A = aprox. 1 mm por nível) diretamente acima da esteira transportadora.
Desse modo, se evitam influências da esteira transportadora (que causam sinais fal‐
sos do sensor). O ajuste da supressão da esteira transportadora pode ser realizado por
meio de IO-Link com índice 238.
Após a configuração, o sensor deve ser novamente programado (índice 2, valor 65).
Tabela 31: Índice 238
ISDU
Nome
Tipo
dados
Comp. Acesso
Valor
default
Valor/Faixa
Índice remis‐
sivo
Sub-
-
índice
DEZ HEX
238
0xE
E
-
Supressão da esteira
transportadora
UINT 8 Bit
Ler/
Escre‐
ver
0
0 = Desativado
1 = Nível 1
2 = Nível 2
3 = Nível 3
4 = Nível 4
40 COLOCAÇÃO EM OPERAÇÃO
68
8022178.18JF 02.07.2020 | SICK
