SICK RAY26 User Manual

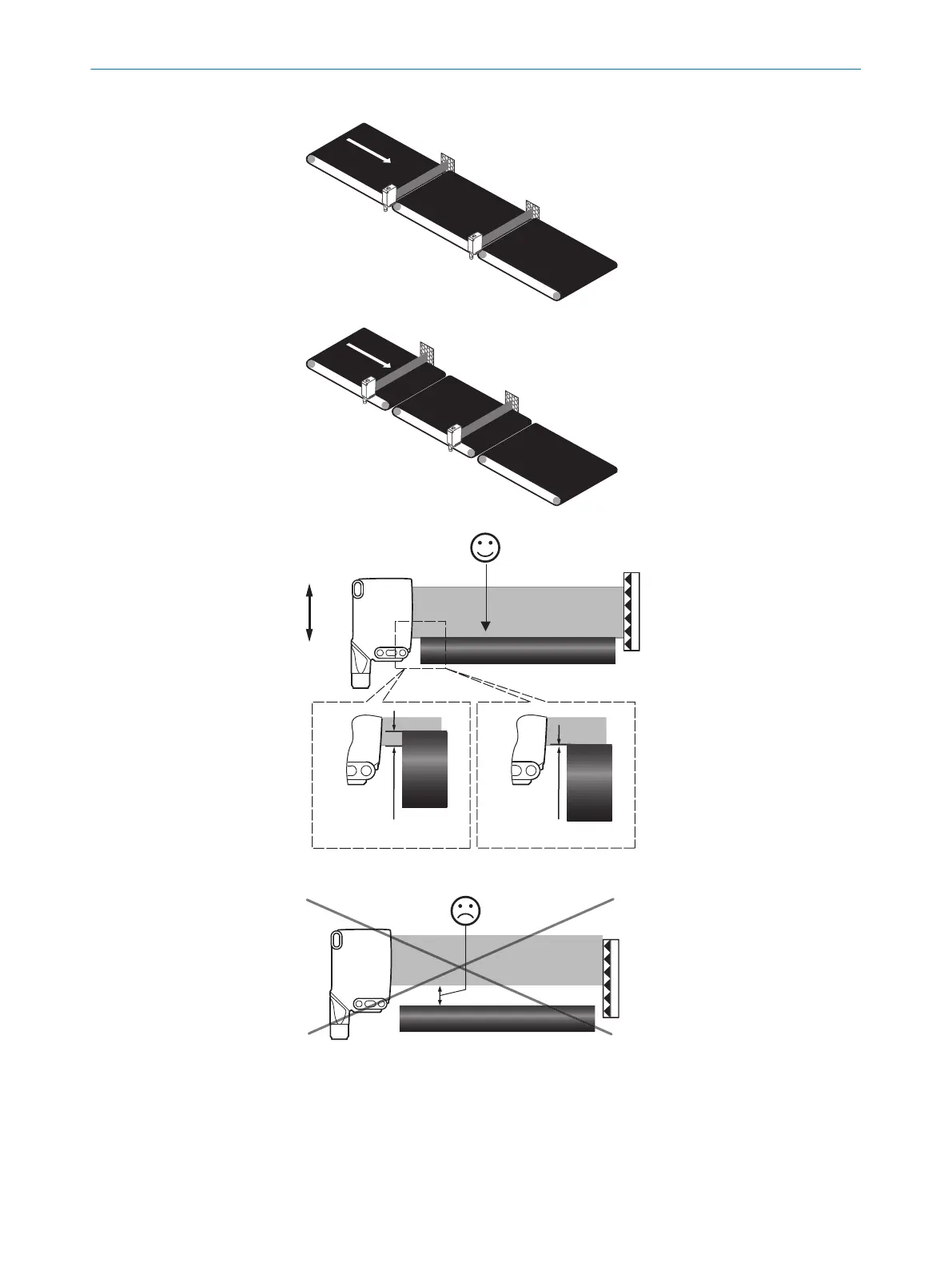

1 Allineamento del fascio luminoso nello spazio tra due nastri trasportatori
2 a) Allineamento del fascio luminoso al di sopra del nastro trasportatore.
Il fascio luminoso deve essere posizionato parallelo al nastro trasportatore.
3 mm
0 mm
1
2
1 RAY26P-xxxxx1 / RAY26P-xxxxx3 / RAY26P-xxxxx5 / RAY26P-xxxxx9
2 RAY26P-xxxxxA
b) Prendere una piastra metallica e posizionarla davanti al riflettore. Ruotare il
sensore leggermente verso l’alto. Il fascio luminoso si trova a circa 20 mm al di
sopra del nastro trasportatore.
