Compense a distância entre o sensor e o refletor com o respectivo diagrama [tabela 7]
(x = distância de comutação, y = reserva operacional).
NOTA DICA:
Se, apesar disso, ocorrerem comutações erradas devido a objetos extremamente des‐
polarizantes, a WLG4S pode ser ajustada a essas condições extremas por meio de
um teach-in (via IO-Link ou por meio da tecla Teach na carcaça), suprimindo assim as
comutações erradas.

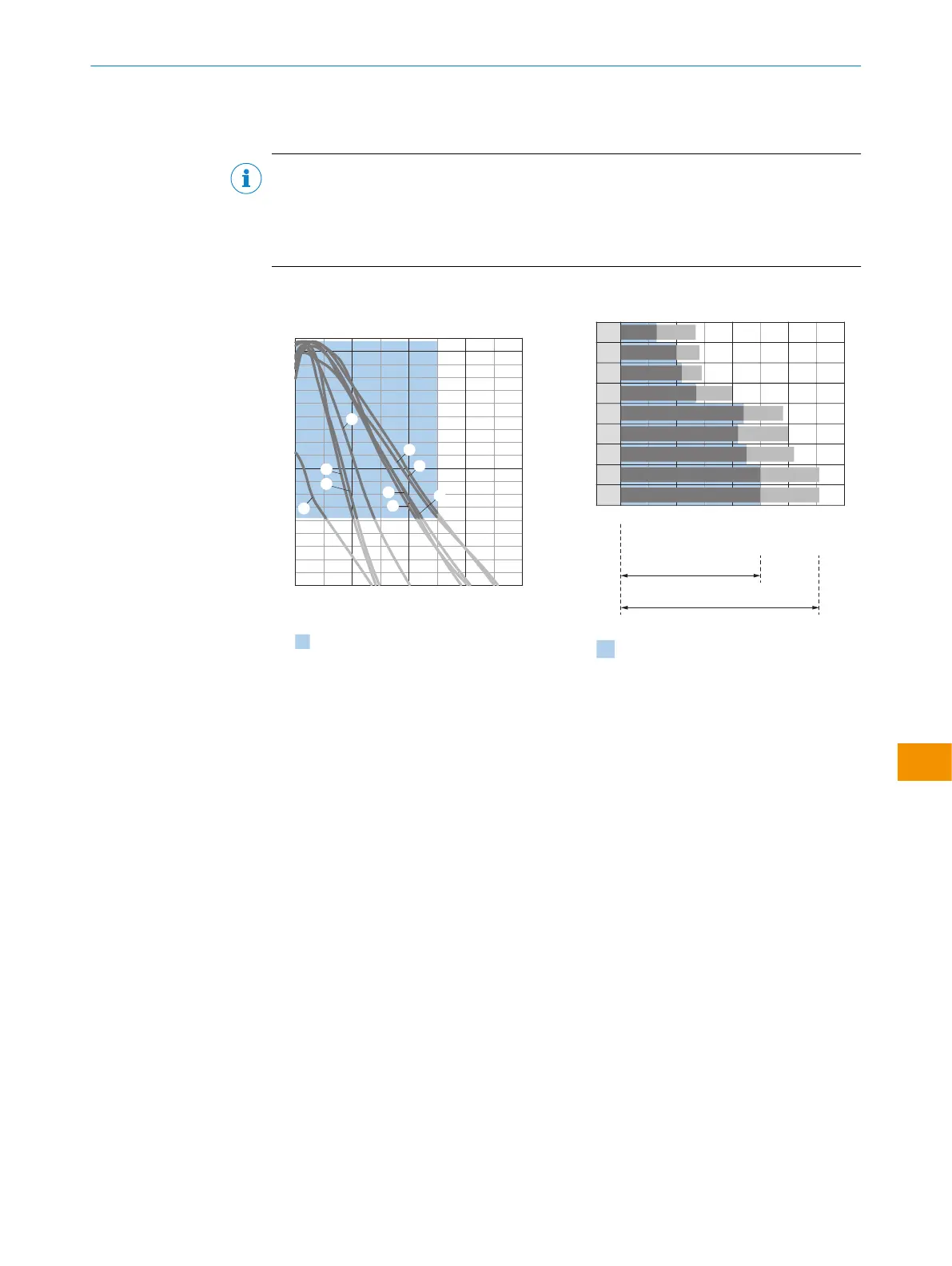

Tabela 7: Diagramas Distância entre o sensor e os refletores
WLx4SP-xxxxxx30xxx, WLx4SP-xxxxxx20xxx, refletores padrão:
0
100
10
1
Operating reserve
Distance in m (feet)
2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
Recommended sensing range for
the best performance
1
2
3
4
8
9
5
6
7
Figura 5: WLx4SP-xxxxxx30xxx, WLx4SP-
-xxxxxx20xxx, refletores padrão
1
PL40A Anti neblina
2
PL20A
3
PL22-2
4
P250H
5
P250
6
PL30A
7
PL40A
8
C110A
9
PL80A
9
7
8
6
4
5
3
1
2
0
Distance in m (feet)
2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
0
0
0
5.0 7.1
4.5
0 4.4 5.8
0 4.2 6.0
6.2
0 2.7 4.0
0 2.2 2.9
0 2.0 2.8
0 1.3 2.7
5.0 7.1
Recommended sensing range for
the best performance
D
C
A B
Figura 6: WLx4SP-xxxxxx30xxx, WLx4SP-
-xxxxxx20xxx, refletores padrão
A Distância de comutação mín. em m
B Distância de comutação máx. em m
C Faixa de distância refletor até sen‐
sor máx. (reserva operacional 1)
D Faixa de distância refletor até sen‐
sor recomendada (reserva operacio‐
nal 3.75)
azul Faixa de distância de comutação
recomendada para atingir o melhor
desempenho
WLx4SP-xxxxxx30xxx, WLx4SP-xxxxxx20xxx, fitas refletivas:
