Siemens DP/AS-Interface Link 20E User Manual

Data Exchange Between the DP Master and AS-i Slave
59
DP/AS-Interface Link 20E
Release 11/2002
C79000-G8976-C138–04

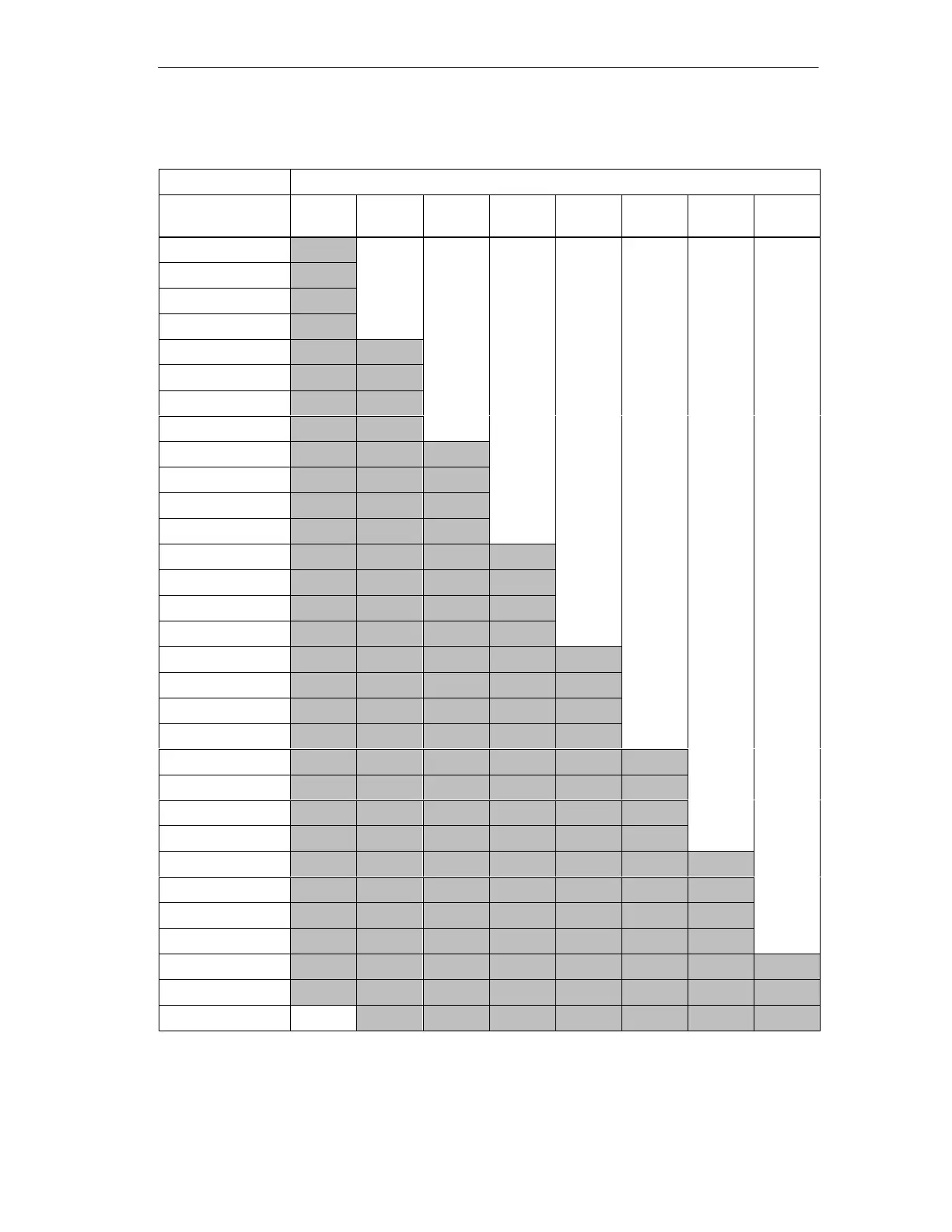

Table 2-3 Accessing Analog Values using Data Records
Start addresses for analog values in the data record
AS-i slave
address
DS 140 DS 141 DS 142 DS 143 DS 144 DS 145 DS 146 DS 147
1 0
2 8
3 16
4 24
5 32 0
6 40 8
7 48 16
8 56 24
9 64 32 0
10 72 40 8
11 80 48 16
12 88 56 24
13 96 64 32 0
14 104 72 40 8
15 112 80 48 16
16 120 88 56 24
17 128 96 64 32 0
18 136 104 72 40 8
19 144 112 80 48 16
20 152 120 88 56 24
21 160 128 96 64 32 0
22 168 136 104 72 40 8
23 176 144 112 80 48 16
24 184 152 120 88 56 24
25 192 160 128 96 64 32 0
26 200 168 136 104 72 40 8
27 208 176 144 112 80 48 16
28 216 184 152 120 88 56 24
29 224 192 160 128 96 64 32 0
30 232 200 168 136 136 72 40 8
31 208 176 144 144 80 48 16
