KTP700F Mobile Arctic
A5E49199858-AB, 02/2021
19

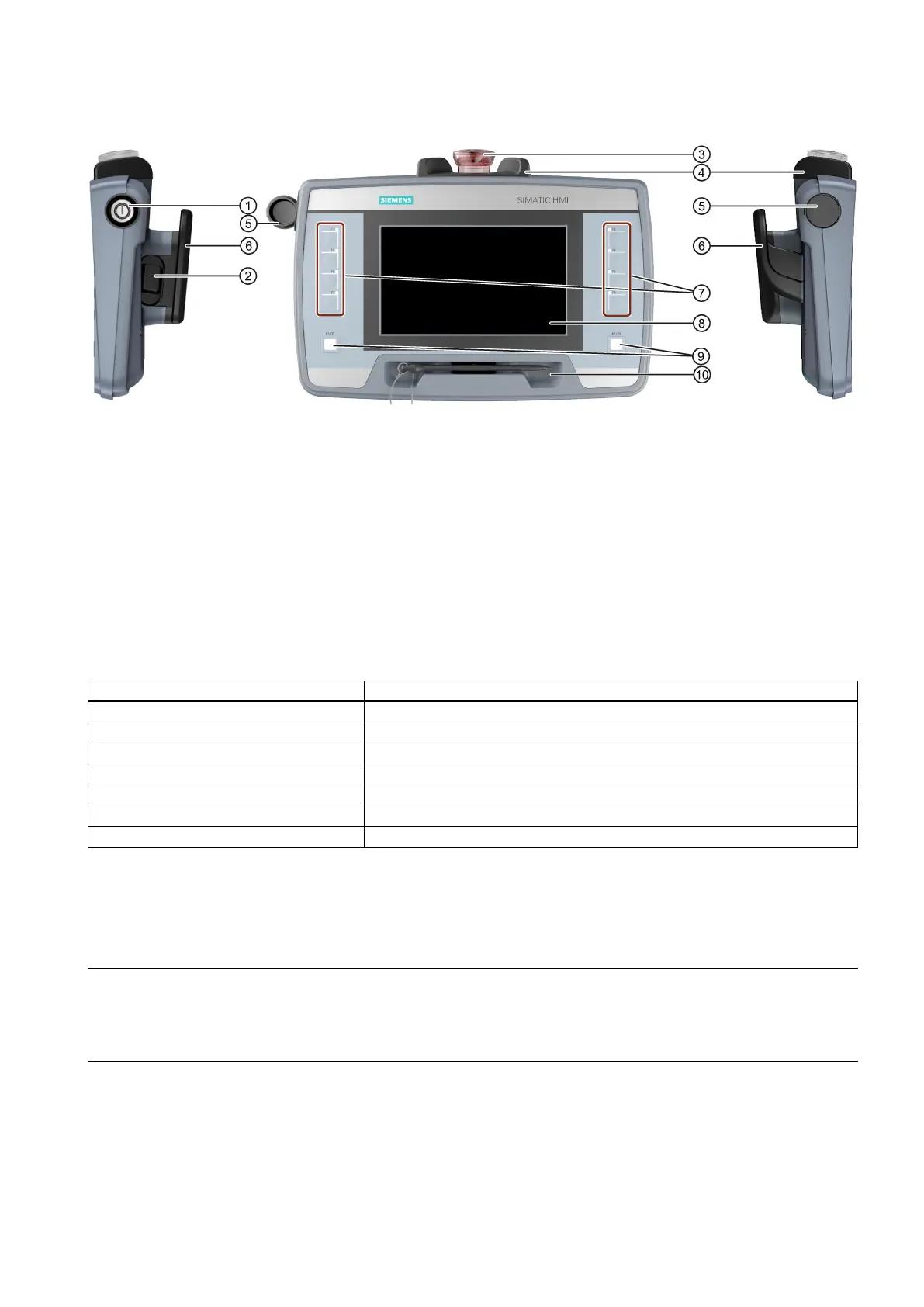

Structure de l'appareil
①
Commutateur à clé
②
Bouton d'assentiment
③
Bouton-poussoir d'arrêt d'urgence/d'arrêt
④
Protection antichoc du bouton-poussoir d'arrêt d'urgence/d'arrêt
⑤
Cache-bornes pour l'interface USB
⑥
Poignée
⑦
Pavés de touches de fonction
⑧
Afficheur à écran tactile
⑨
Boutons-poussoirs lumineux
⑩
Support avec stylet tactile
Câble de raccordement
Les câbles de raccordement KTP Mobile suivants sont validés pour l'appareil :
Désignation du produit et longueur
Numéro d'article
Câble de raccordement 2 m KTP Mobile
6AV2181-5AF02-0AX0
Câble de raccordement 5 m KTP Mobile
6AV2181-5AF05-0AX0
Câble de raccordement 8 m KTP Mobile
6AV2181-5AF08-0AX0
Câble de raccordement 10 m KTP Mobile
6AV2181-5AF10-0AX0
Câble de raccordement 15 m KTP Mobile
6AV2181-5AF15-0AX0
Câble de raccordement 20 m KTP Mobile
6AV2181-5AF20-0AX0
Câble de raccordement 25 m KTP Mobile
6AV2181-5AF25-0AX0
Boîtes de connexion
Les variantes de boîtier de connexion suivantes sont validées pour l'appareil :
• Boîtier de connexion compact, n° de référence 6AV2125-2AE03-0AX0 à partir de la version FS-03
• Boîtier de connexion Advanced, n° de référence 6AV2125-2AE23-0AX0 à partir de la version FS-05
Remarque
Le boîtier de connexion standard est prévu pour une utilisation avec l'appareil conforme aux spécifications, à l'abri des
intempéries et dans la plage de température admissible.
Le boîtier de connexion standard n'est
pas homologué pour la plage de température de service étendue "Arctic".
Installez le boîtier de connexion dans un environnement climatique adapté.
