Siemens SIMATIC HMI KTP700F Mobile Arctic User Manual

KTP700F Mobile Arctic
A5E49199858-AB, 02/2021
3

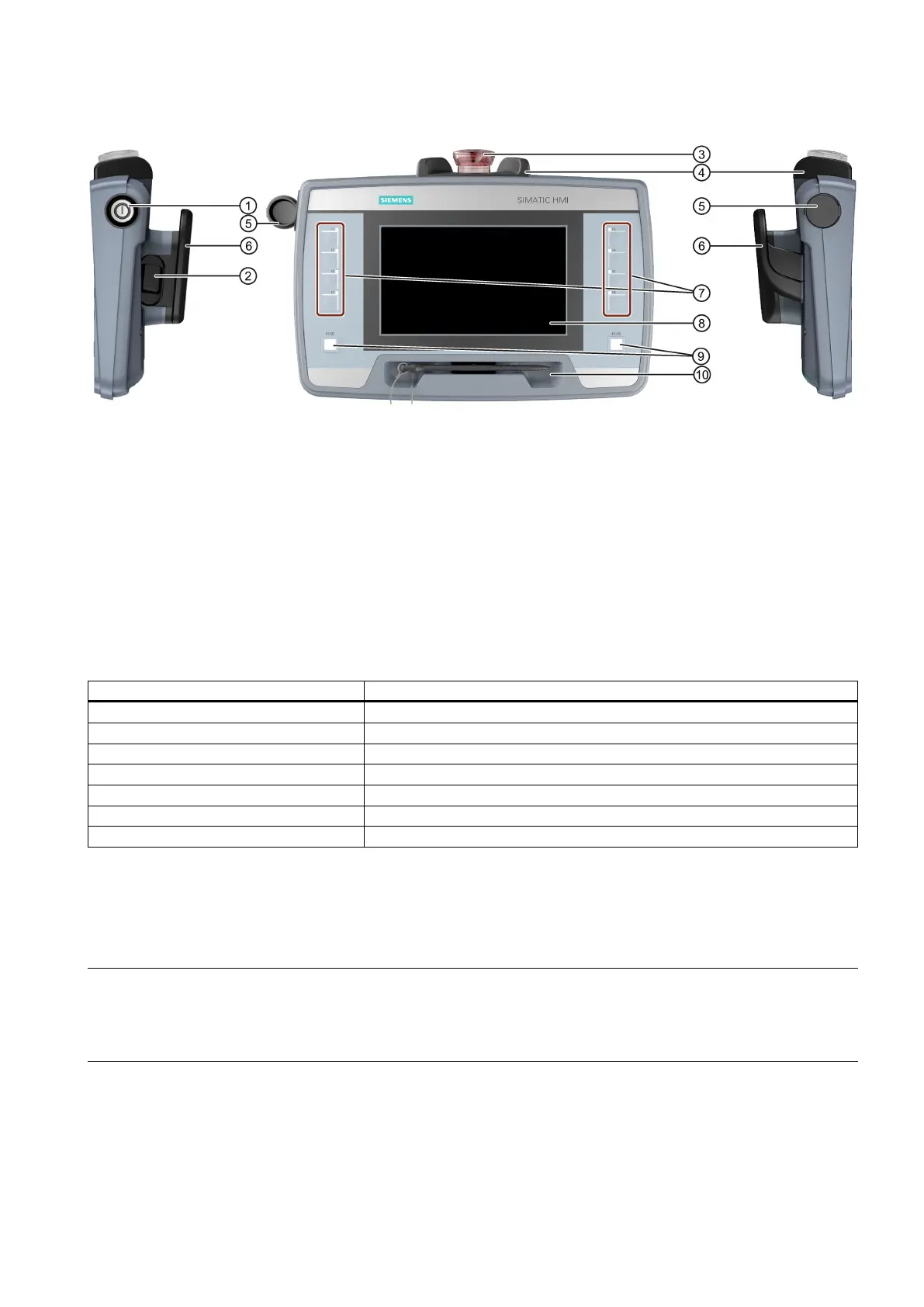

Aufbau des Geräts
①
Schlüsselschalter
②
Zustimmtaster
③
NOT-Halt/Stopp-Taster
④
Fallschutz für den NOT-Halt/Stopp-Taster
⑤
Abdeckkappe für die USB-Schnittstelle
⑥
Griff
⑦
Funktionstastenblöcke
⑧
Display mit Touchscreen
⑨
Leuchtdrucktaster
⑩
Halterung mit Touch-Stift
Anschlusskabel
Folgende Anschlusskabel KTP Mobile sind für das Gerät freigegeben:
Produktbezeichnung und Länge
Artikelnummer
Anschlusskabel 2 m KTP Mobile
6AV2181-5AF02-0AX0
Anschlusskabel 5 m KTP Mobile
6AV2181-5AF05-0AX0
Anschlusskabel 8 m KTP Mobile
6AV2181-5AF08-0AX0
Anschlusskabel 10 m KTP Mobile
6AV2181-5AF10-0AX0
Anschlusskabel 15 m KTP Mobile
6AV2181-5AF15-0AX0
Anschlusskabel 20 m KTP Mobile
6AV2181-5AF20-0AX0
Anschlusskabel 25 m KTP Mobile
6AV2181-5AF25-0AX0
Anschluss-Boxen
Folgende Varianten der Anschluss-Boxen sind für das Gerät freigegeben:
• Anschluss-Box kompakt, Artikelnummer 6AV2125-2AE03-0AX0 ab Fertigungsstand FS-03
• Anschluss-Box advanced, Artikelnummer 6AV2125-2AE23-0AX0 ab Fertigungsstand FS-05
Hinweis
Die Anschluss
-Box standard kann zusammen mit dem Gerät bestimmungsgemäß im wettergeschützten, zulässigen
Temperaturbereich eingesetzt werden.
Die Anschluss
-Box standard ist nicht freigegeben für den erweiterten Betriebstemperaturbereich "Arctic".
Installieren Sie die Anschluss-Box in einer passenden klimatischen Umgebung.
