KTP700F Mobile Arctic
22 A5E49199858-AB, 02/2021

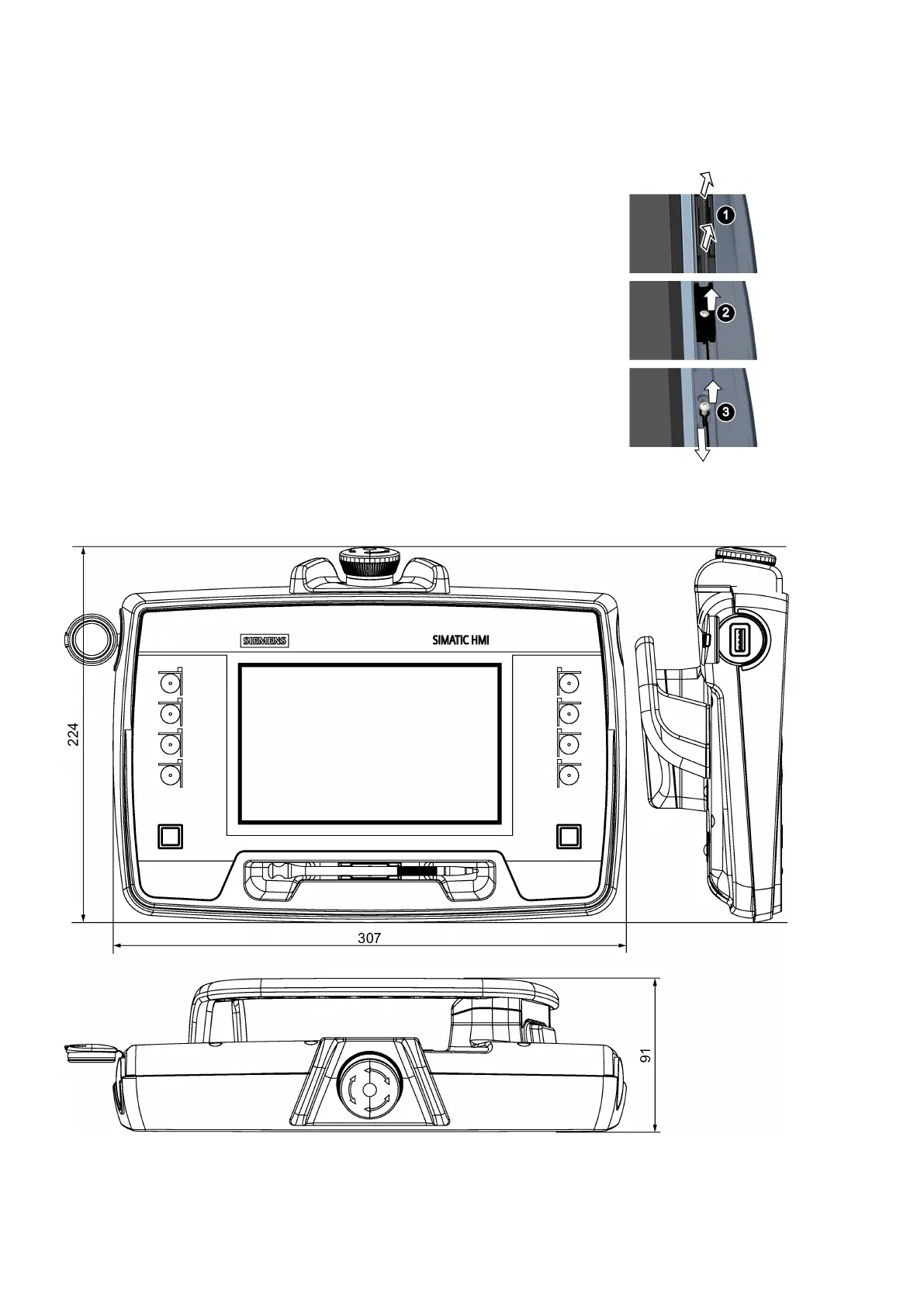

Remplacer le stylet tactile
Le pupitre opérateur dispose en outre d'un support sur la face avant pour un stylet tactile, voir le chapitre "Vue d'ensemble".
Cette section décrit comment remplacer le stylet tactile.
Conditions
•
Le pupitre opérateur
•
Un stylet tactile, numéro de référence
6AV6645-7AB14-0AS0
•
Un tournevis Torx T10
Marche à suivre
1.
Enlevez le stylet tactile de son support.
2.
Dévissez la vis du support et retirez-le.
3.
Desserrez la vis servant à fixer le cordon et retirez celui-ci.
Procédez dans l'ordre inverse pour monter le nouveau stylet tactile.
Serrez les deux vis avec un couple de serrage de 0,3
Nm.
Caractéristiques techniques
Dessin coté KTP700F Mobile Arctic
Dimensions en mm
