KTP700F Mobile Arctic
30 A5E49199858-AB, 02/2021

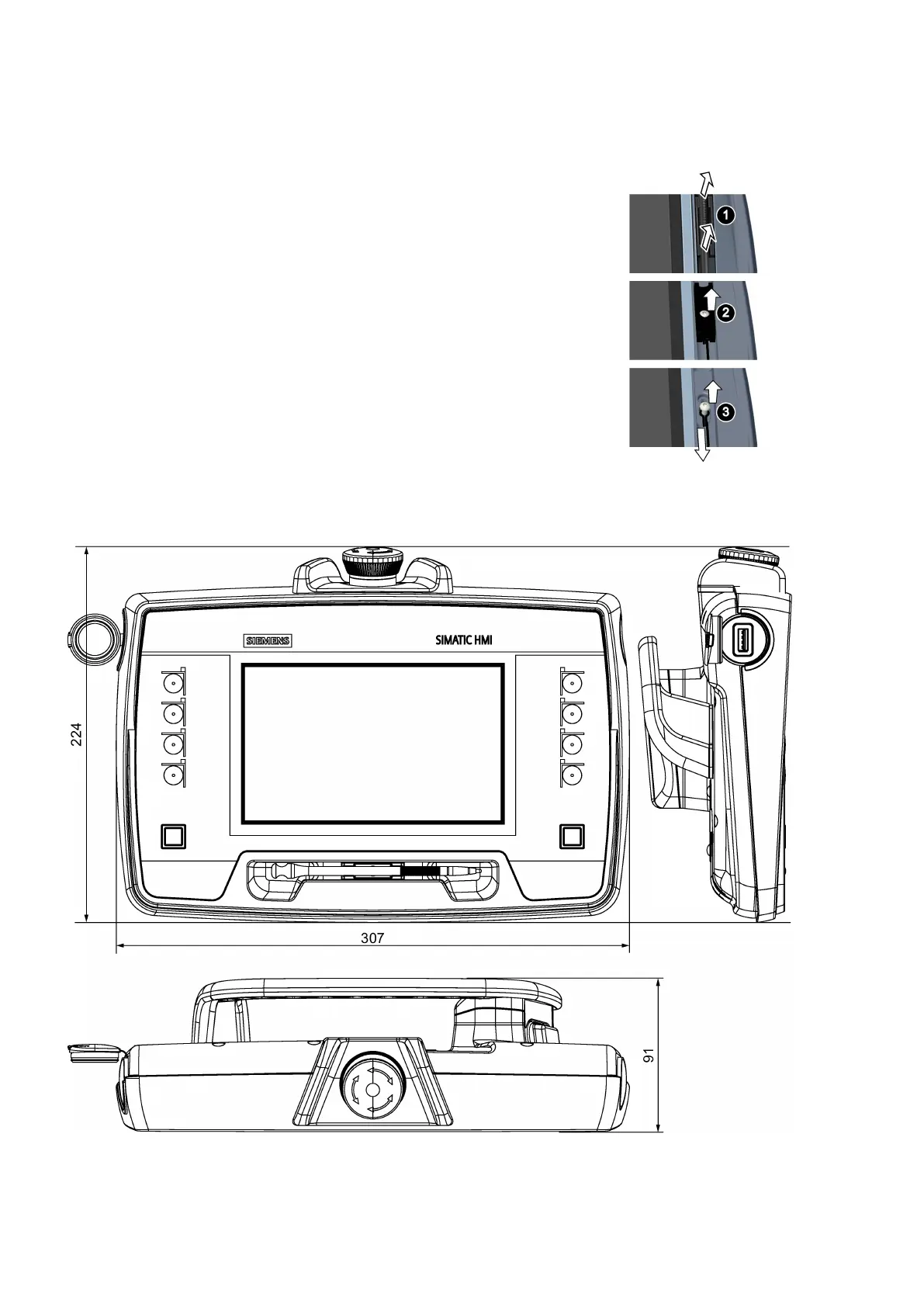

Sostituzione della penna touch
Sul lato frontale del pannello operatore è presente un alloggiamento per la penna touch, consultare il capitolo "Panoramica"
che spiega come sostituire la penna touch.
Il pannello operatore
Una penna touch, numero di articolo
6AV6645-7AB14-0AS0
Un cacciavite Torx T10
Sganciare la penna touch dall'alloggiamento.
Svitare la vite del supporto della penna e rimuovere il supporto.
Svitare la vite che tiene bloccato il cordino e staccarlo.
Seguire la procedura inversa per installare la nuova
penna touch.
Stringere le viti con una coppia di serraggio 0,3
Nm.
Dati tecnici
Disegno quotato di KTP700F Mobile Arctic
Tutti i dati sono espressi in mm
