Touch-Stift austauschen
Das Bediengerät verfügt zusätzlich über eine frontseitige Halterung für einen Touch-Stift, siehe Kapitel "Überblick". Dieser
Abschnitt beschreibt, wie Sie den Touch-Stift wechseln.
Voraussetzung
•
Das Bediengerät
•
Einen Touch-Stift, Artikelnummer
6AV6645-7AB14-0AS0
•
Einen Torx-Schraubendreher T10
Vorgehensweise
1.
Entfernen Sie den Touch-Stift aus seiner Stifthalterung.
2.
Drehen Sie die Schraube der Stifthalterung heraus und entnehmen Sie die
Stifthalterung.
3.
Drehen Sie die Schraube zur Befestigung der Halteschlaufe heraus und
entfernen Sie die Halteschlaufe.
Verfahren Sie in umgekehrter Reihenfolge, um den neuen Touch
-Stift
einzubauen.
Ziehen Sie dabei beide Schrauben mit einem Drehmoment von 0,3
Nm an.
Technische Angaben

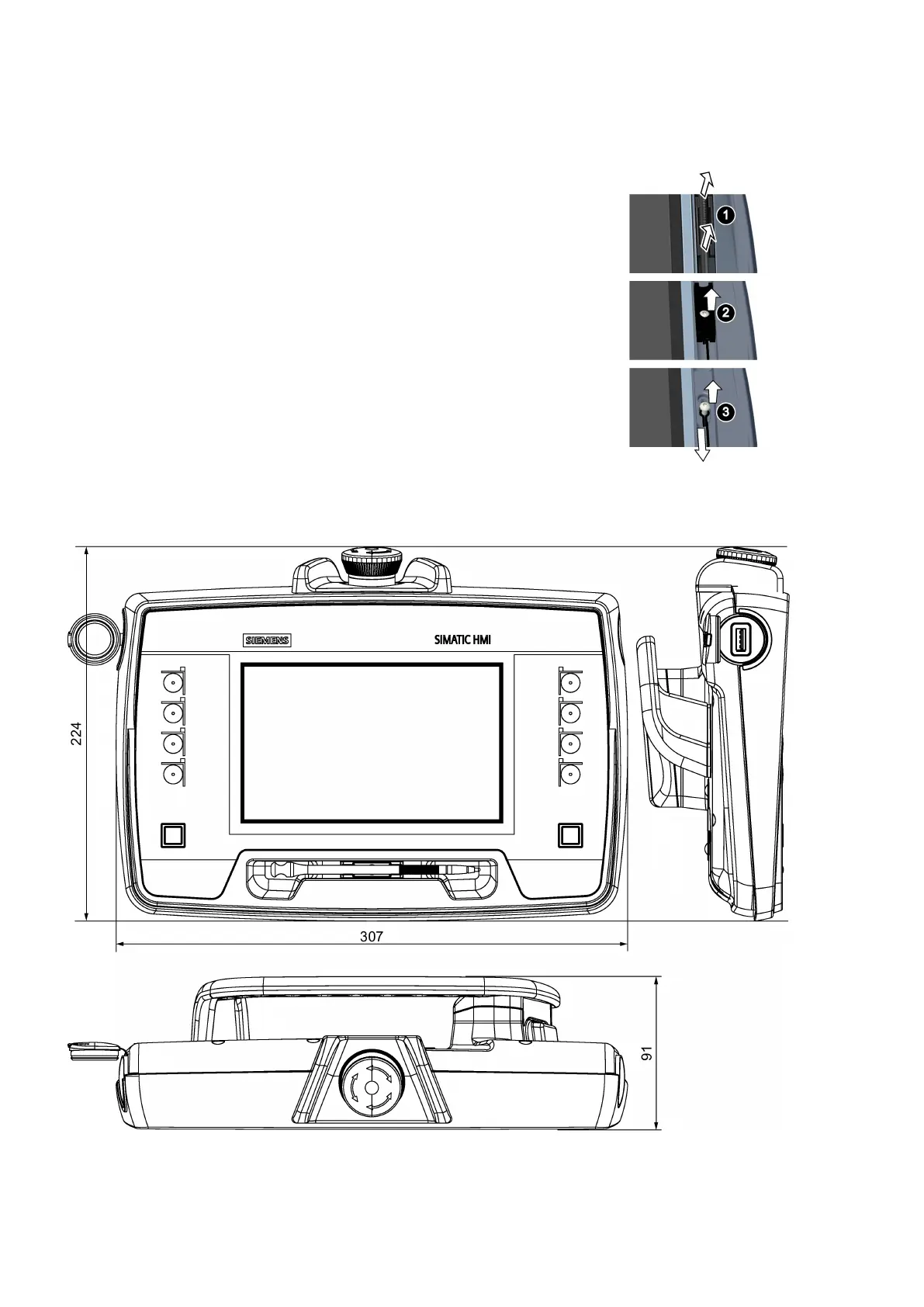

Maßbild KTP700F Mobile Arctic
Alle Angaben in mm
