KTP700F Mobile Arctic
A5E49199858-AB, 02/2021
27

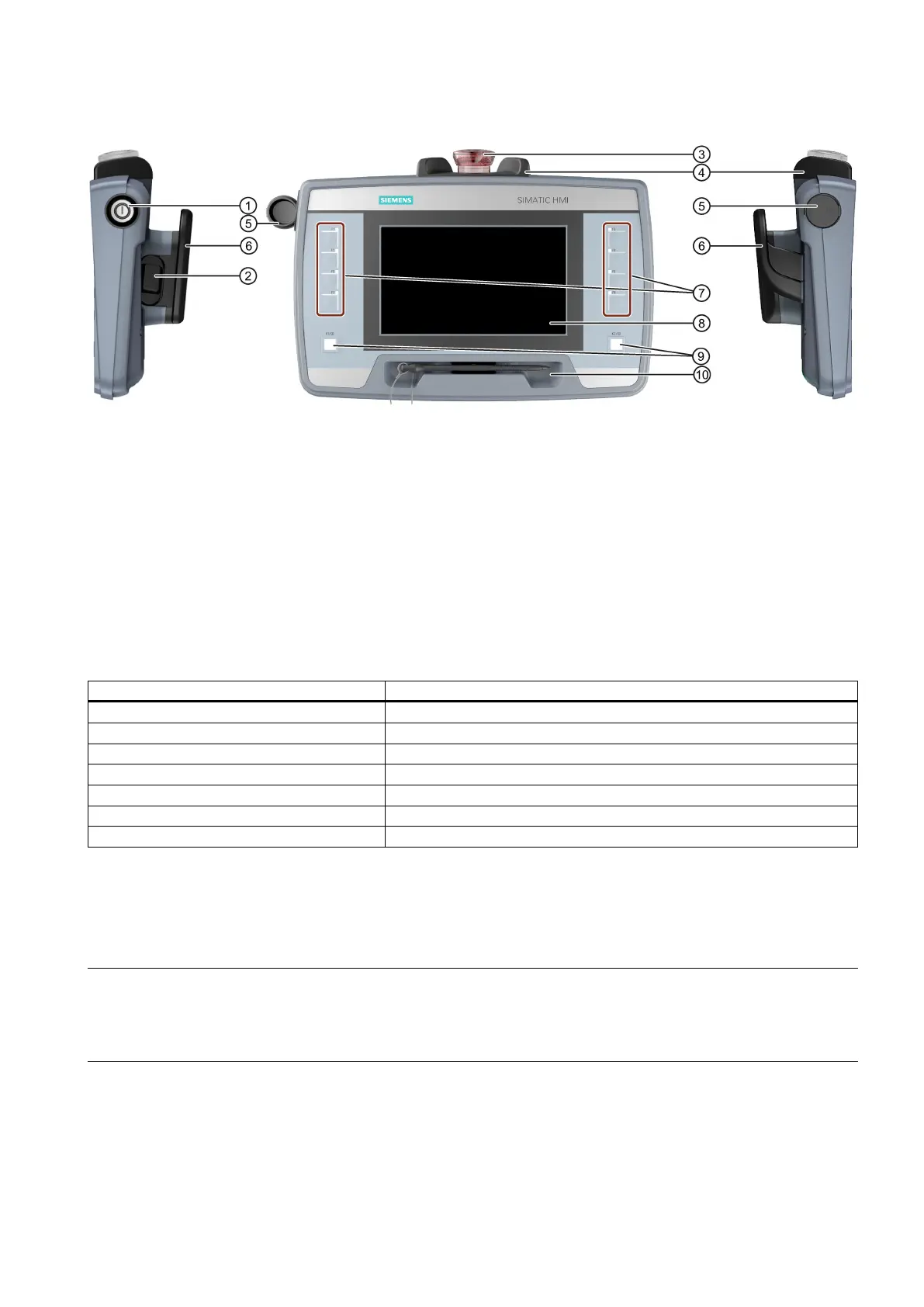

Struttura del dispositivo
①
Interruttore a chiave
②
Tasto di conferma
③
Arresto d'emergenza/tasto STOP
④
Protezione dalla caduta per l'arresto d'emergenza/il tasto STOP
⑤
Cappuccio di chiusura per interfaccia USB
⑥
Maniglia
⑦
Gruppi di tasti funzione
⑧
Display con touchscreen
⑨
Tasti luminosi
⑩
Alloggiamento con penna touch
Cavo di collegamento
L'apparecchiatura può essere utilizzata con i seguenti cavi di collegamento KTP Mobile:
Denominazione del prodotto e lunghezza
N. articolo
Cavo di collegamento da 2 m KTP Mobile
6AV2181-5AF02-0AX0
Cavo di collegamento da 5 m KTP Mobile
6AV2181-5AF05-0AX0
Cavo di collegamento da 8 m KTP Mobile
6AV2181-5AF08-0AX0
Cavo di collegamento da 10 m KTP Mobile
6AV2181-5AF10-0AX0
Cavo di collegamento da 15 m KTP Mobile
6AV2181-5AF15-0AX0
Cavo di collegamento da 20 m KTP Mobile
6AV2181-5AF20-0AX0
Cavo di collegamento da 25 m KTP Mobile
6AV2181-5AF25-0AX0
Box di collegamento
L'apparecchiatura può essere utilizzata con le seguenti varianti di box di connessione:
• Box di connessione compatto, numero di articolo 6AV2125-2AE03-0AX0 dallo stato di completamento FS-03
• Box di connessione advanced, numero di articolo 6AV2125-2AE23-0AX0 dallo stato di completamento FS-05
Nota
Il box di collegamento standard può essere impiegato con il dispositivo conformemente alla destinazione d'uso, in ambienti
protetti dagli agenti atmosferici, e in un campo di temperatura ammesso.
Il box di collegamento standard
non è abilitato per il campo di temperatura d'esercizio ampliato "Arctic".
Installare il box di collegamento in un ambiente climatico adeguato.
