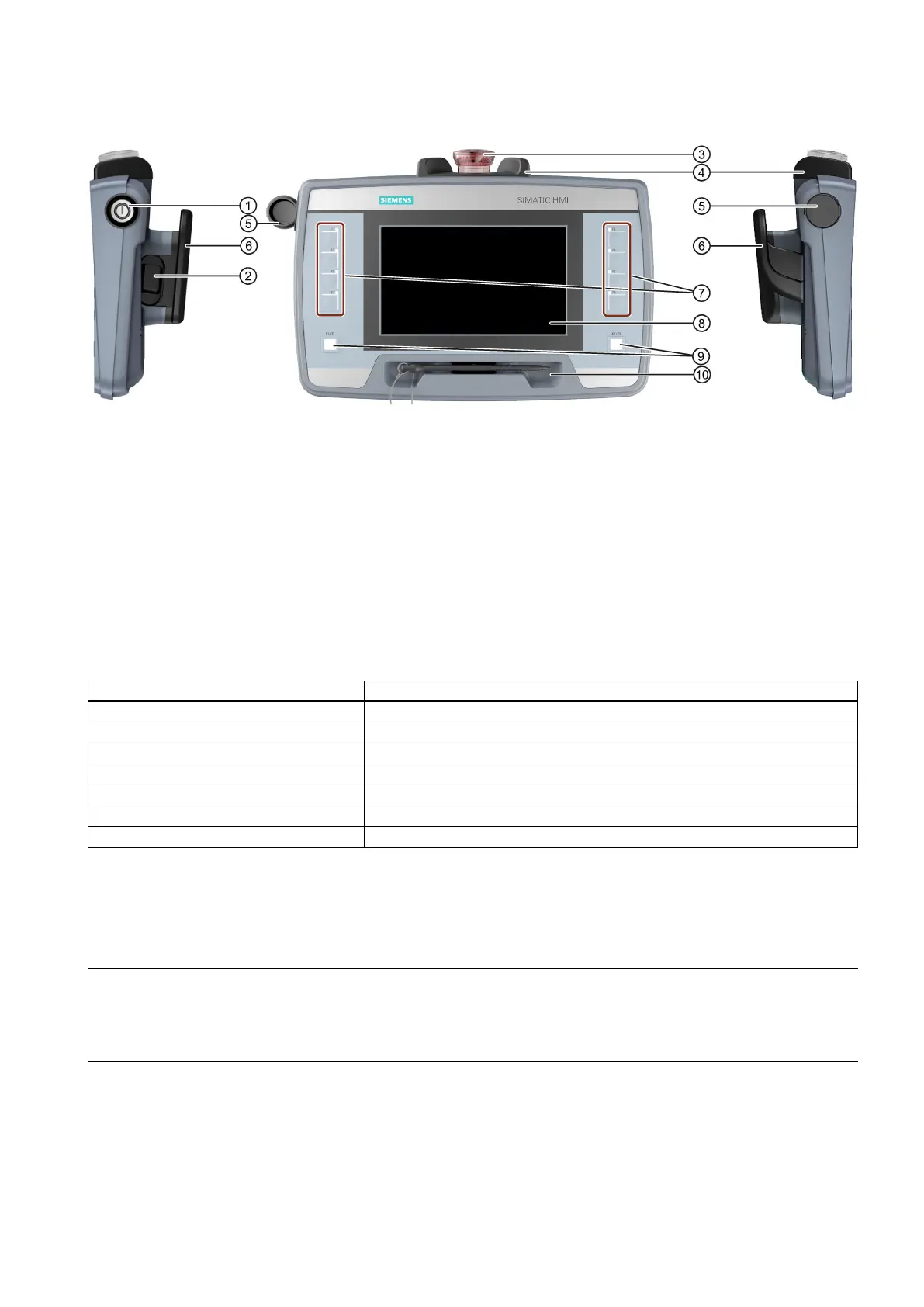

Diseño del panel
①
Interruptor de llave
②
Pulsador de validación
③
Pulsador de parada de emergencia/normal
④
Protección antichoque para el pulsador de parada de emergencia/normal
⑤
Tapa para la interfaz USB
⑥
Asa
⑦
Bloques de teclas de función
⑧
Pantalla con pantalla táctil
⑨
Teclas luminosas
⑩
Soporte con lápiz táctil
Cables de conexión
Los siguientes cables de conexión KTP Mobile están validados para el panel:
Denominación del producto y longitud
Referencia
Cable de conexión KTP Mobile 2 m
6AV2181-5AF02-0AX0
Cable de conexión KTP Mobile 5 m
6AV2181-5AF05-0AX0
Cable de conexión KTP Mobile 8 m
6AV2181-5AF08-0AX0
Cable de conexión KTP Mobile 10 m
6AV2181-5AF10-0AX0
Cable de conexión KTP Mobile 15 m
6AV2181-5AF15-0AX0
Cable de conexión KTP Mobile 20 m
6AV2181-5AF20-0AX0
Cable de conexión KTP Mobile 25 m
6AV2181-5AF25-0AX0
Cajas de conexión
Las siguientes variantes de cajas de conexión están validadas para el panel:
• Caja de conexión compacta, referencia 6AV2125-2AE03-0AX0 a partir de la versión de producto FS-03
• Caja de conexión Advanced, referencia 6AV2125-2AE23-0AX0 a partir de la versión de producto FS-05
Nota
La caja de conexión
estándar puede utilizarse junto con el panel según el uso reglamentario en el rango de temperatura
admisible protegido de la intemperie.
La caja de conexión
estándar no está validada para el rango ampliado de temperatura de servicio "Arctic".
Instale la caja de conexión en un entorno climático adecuado.
