Siemens SIMATIC S7-1200

Technical specifications
A.3 Digital I/O modules
Easy Book
Manual, 03/2014, A5E02486774-AF
297

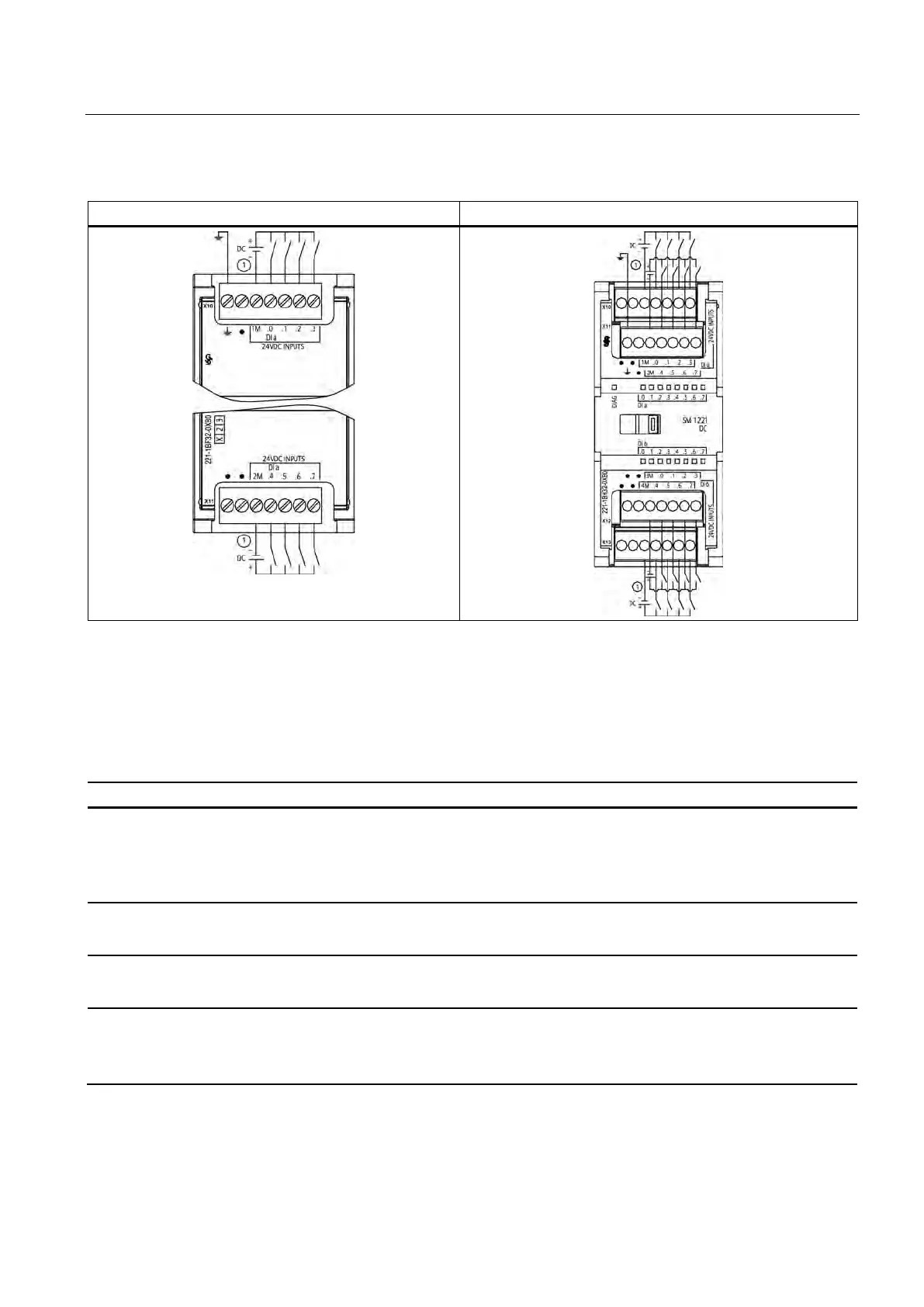

Table A- 18 Wiring diagram for SM 1221 digital input (DI) modules
SM 1221 DI 8 (24 VDC)
SM 1221 DI 16 (24 VDC)
① For sinking inputs, connect "-" to "M" (shown). For sourcing inputs connect "+" to "M".
A.3.3
SM 1222 digital output (DQ)
Table A- 19 SM 1222 digital output (DQ)
Technical data
SM 1222 DQ (Relay)
SM 1222 DQ (24 VDC)
Order number
• DQ 8: 6ES7 222-1HF32-0XB0
• DQ 8: Changeover: 6ES7 222-
1XF32-0XB0
• DQ 16: 6ES7 222-1HH32-0XB0
• DQ 8: 6ES7 222-1BF32-0XB0
• DQ 16: 6ES7 222-1BH32-0XB0
Number of outputs (DQ)
See specifications (Page 302).
• 8 (DQ 8 and DQ 8 Changeover)
• 16 (DQ 16)
• 8 (DQ 8)
• 16 (DQ 16)
Dimensions W x H x D (mm)
• DQ 8 and DQ 16: 45 x 100 x 75
• DQ 8 Changeover: 70 x 100 x 75
45 x 100 x 75
Weight
• DQ 8: 190 grams
• DQ 8 Changeover: 310 grams
• DQ 16: 260 grams
• DQ 8: 180 grams
• DQ 16: 220 grams
