Siemens SIPROTEC easy 7SJ45 User Manual

7SJ45 Handbuch Technische Daten
C53000-K1174-C001-7 38
Ansprechzeiten
Auslösezeiten bei Zuschaltung auf Fehler

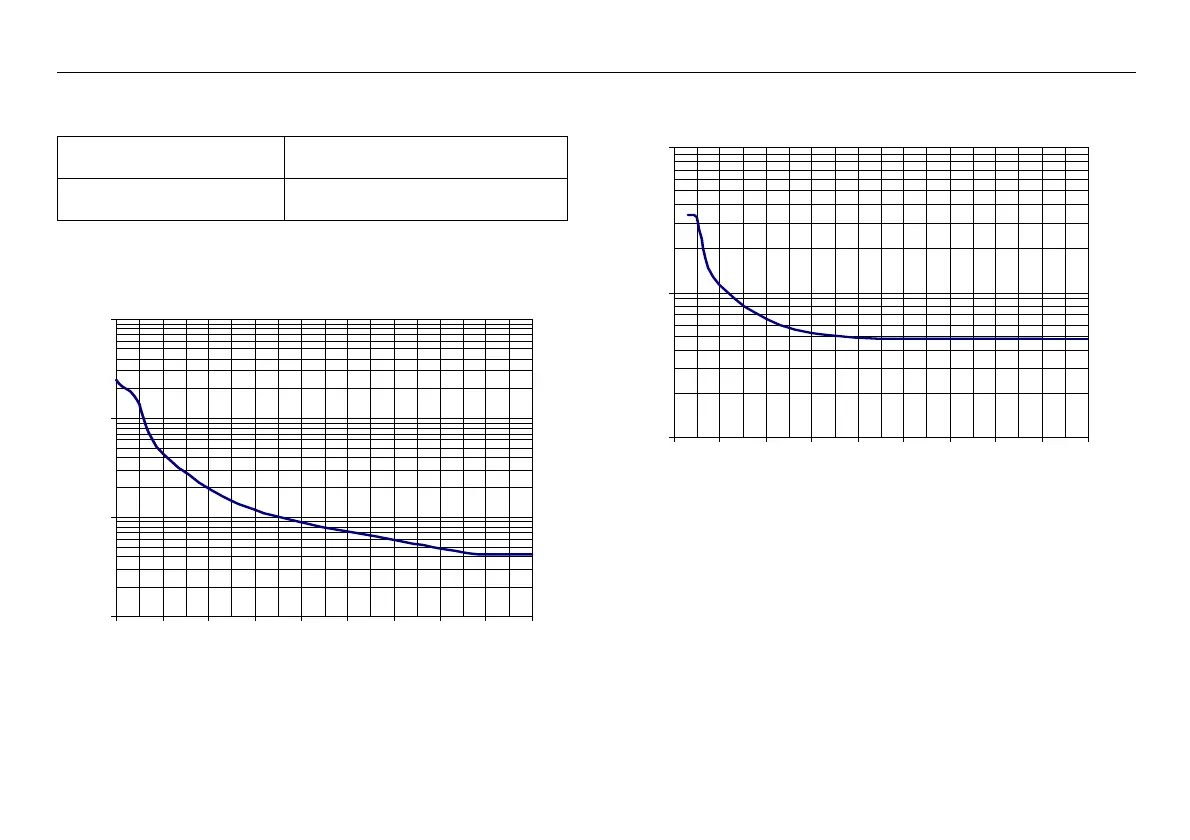

Bild 1-22 Maximale Auslösezeiten beim Zuschalten auf
Fehler, Gerät mit Impulsausgang
Bild 1-23 Maximale Auslösezeiten beim Zuschalten auf
Fehler, Gerät mit Relaisausgang
Bild 1-22 und Bild 1-23 zeigen maximale Werte bei einphasiger
Versorgung. Bei mehrphasiger Versorgung verringern sich die
Zeiten.
Gesamtgerät Impulsausgang ca. 32 ms
Gesamtgerät Relaisausgang ca. 38 ms
einphasige Versorgung (Impulsausgang)
10
100
1000
10000
12345678910
I[I
N
]
t[ms]
einphasige Versorgung (Relaisausgang)
10
100
1000
12345678910
I[I
N
]
[ms]
