Página PT-10 Transdutor ST-H – MANUAL DE OPERAÇÕES 7ML19985QK82
mmmmm
Português

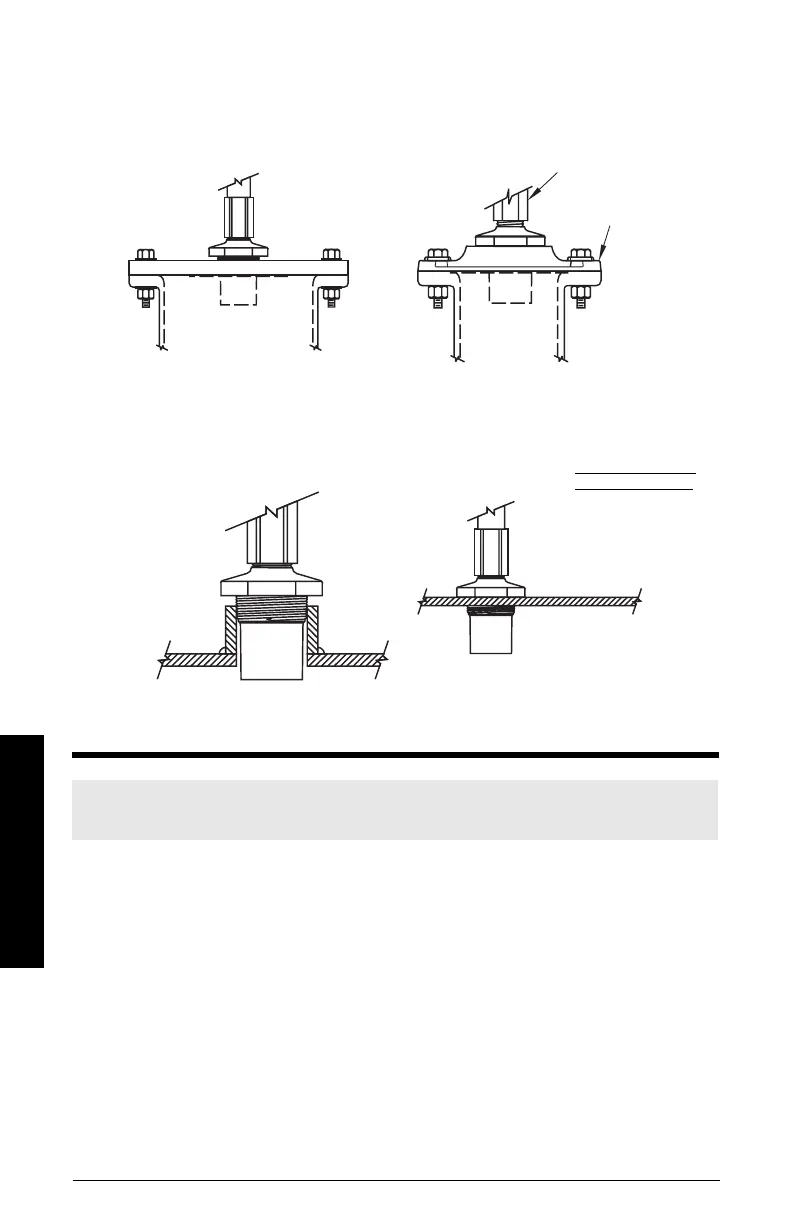

Montagem – Aplicações com Líquidos
Aplicaçãos Corrosivas
Interligação
• Para um isolamento ideal contra ruído elétrico, instale o cabo separadamente em tubo
metálico ligado à terra sem qualquer outro cabo (exceto do sensor de temperatura).
Ligue a blindagem à terra apenas no emissor-receptor. Isole a blindagem nas junções
para impedir ligações acidentais à terra.
• Vede todas as conexões roscadas para impedir a entrada de umidade.
• Não roteie o cabo em espaços abertos.
• Não instale o cabo próximo de circuitos de alta tensão ou corrente, contatores e
acionadores de controle SCR.
Observação: A instalação só deverá ser efetuada por pessoal qualificado e em
conformidade com os regulamentos locais vigentes.
Flange Cega Flangeado
acoplamento de
tipo plástico
Adaptador
de flange
Siemens
Milltronics
Flange, junta e ferragens
fornecidas pelo cliente.
Tubo de suporte,
flangeado, do cliente.
Se uma flange
metálica precisar ser
soldada ao tubo,
consulte o
Manual de
Aplicações dos
Transdutores
disponível em
www.siemens.com/
processautomation
Acoplamento
Acoplamento
Acoplamento de 2”
soldado à parte de
cima do
reservatório
