7ML19985QK82 Sensor ST-H – MANUAL DEL USUARIO Página ES-11
mmmmm
Español

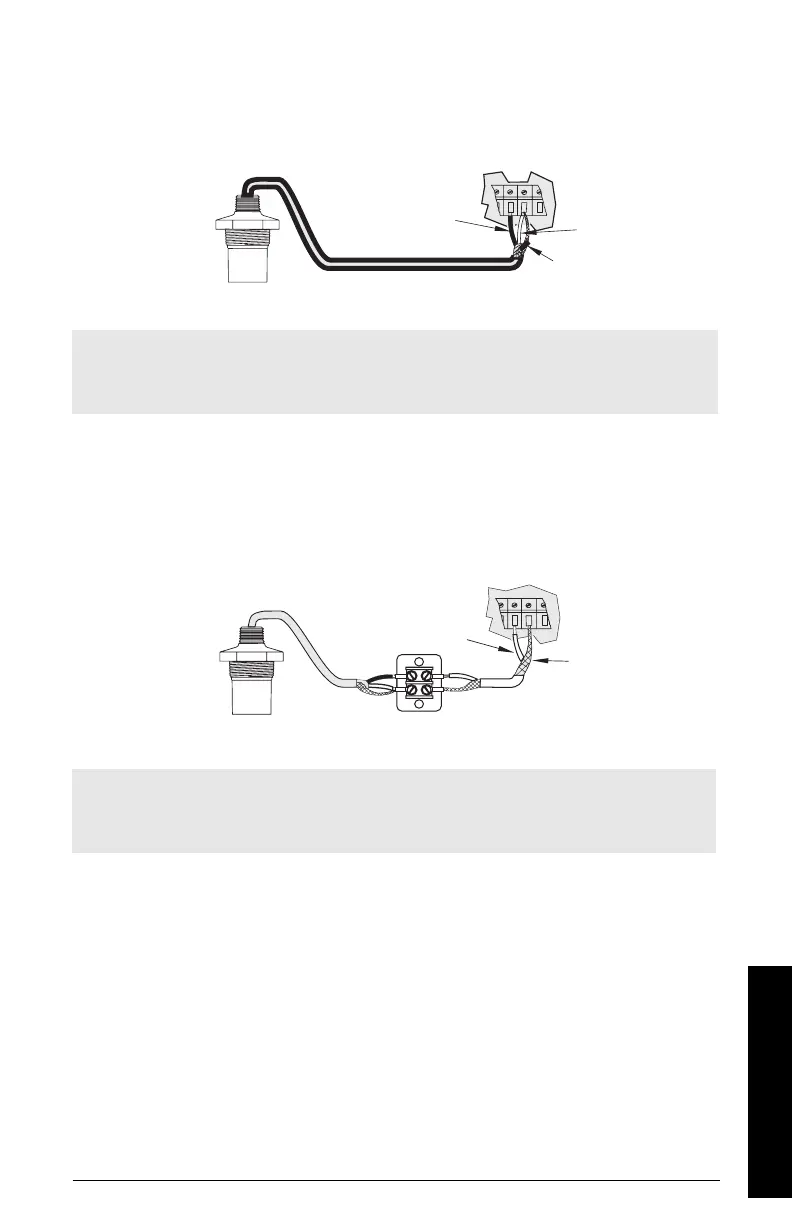

Conexión directa
Utilizar un cable de 2 conductores blindado para conectar el sensor al transmisor Milltronics
directamente.
Extensión coaxial
Utilizar una caja de conexiones y un cable coaxial RG-62 A/U para conectar el sensor y un
transmisor Siemens Milltronics. Con este tipo de instalación se admiten separaciones de
hasta 365 m (1200 ft).
Importante: Para conectar el sensor y un transmisor SITRANS LUC500, MultiRanger 100/
200, o HydroRanger 200 conectar el cable blanco, negro y el blindaje separadamente. Es
imprescindible NO conectar el cable blanco y el blindaje juntos.
Nota: Es imprescindible NO utilizar cable coaxial para conectar el sensor y un transmisor
SITRANS LUC500, MultiRanger 100/200, ó HydroRanger 200. Para más detalles véase el
diagrama a continuación.
blanco
negro
blindaje
Para extensiones de cables, utilizar cable coaxial RG-62 A/U
blanco
blindaje
