7ML19985QK82 ST-H Transducer – DRIFTMANUAL Sida SE-11
mmmmm
Svenska

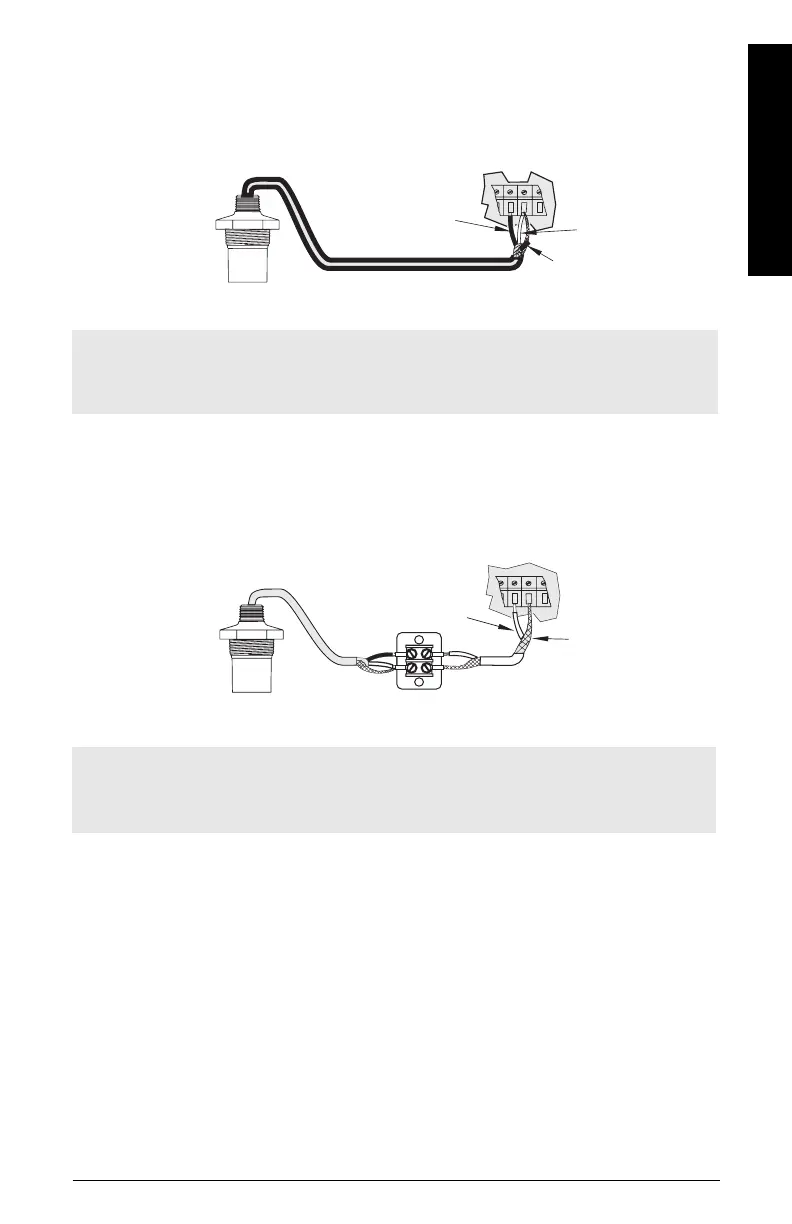

Direktkoppling
Anslut transducern direkt till Milltronics transceiver med hjälp av den skärmade
tvåledarkabeln.
Koaxial förlängning
Anslut transducern till Siemens Milltronics transceiver via en kopplingsdosa och RG–62 A/U
koaxialkabel. Denna lösning lämpar sig för kombinerade ledningar upp till 365 m (1.200 ft).
Anmärkning: Vid anslutning till en SITRANS LUC500, en MultiRanger 100/200, eller en
HydroRanger 200, är de vita, svarta och skärmade ledarna alla separat anslutna BIND
INTE ihop den vita och den skärmade ledaren.
Anmärkning: Vid anslutning till en SITRANS LUC500, MultiRanger 100/200 och
HydroRanger 200 skall koaxialkabel INTE användas; se lämpligt tillvägagångssätt i schema
nedan.
vit
svart
skärm
Förläng kabeln med RG-62 A/U koax
vit
skärm
