Siemens ST-H Operation Manual

7ML19985QK82 Transducteur ST-H – MANUEL D'UTILISATION Page FR-11
mmmmm
Français
Connexion directe
Le transducteur doit être connecté directement au transmetteur Milltronics avec un câble
blindé à 2 conducteurs.
Extension coaxiale
Utiliser une boîte de jonction et un câble coaxial RG-62 A/U pour connecter le transducteur au
transmetteur Siemens Milltronics. Ce type d'installation est conseillé pour les extensions de
câble jusqu'à 365 m (1200 ft).
N.B. : Connecter le blindage, le câble blanc et le câble noir séparément lorsque le
transducteur est relié à un transmetteur SITRANS LUC500, MultiRanger 100/200 ou
HydroRanger 200. NE PAS associer le blindage et le câble blanc lors de la connexion.
N.B. : Il est impératif de NE PAS utiliser un câble coaxial pour relier le transducteur à un
transmetteur SITRANS LUC500, MultiRanger 100/200 ou HydroRanger 200. Se reporter au
schéma ci-dessous.
blanc
noir
blindage

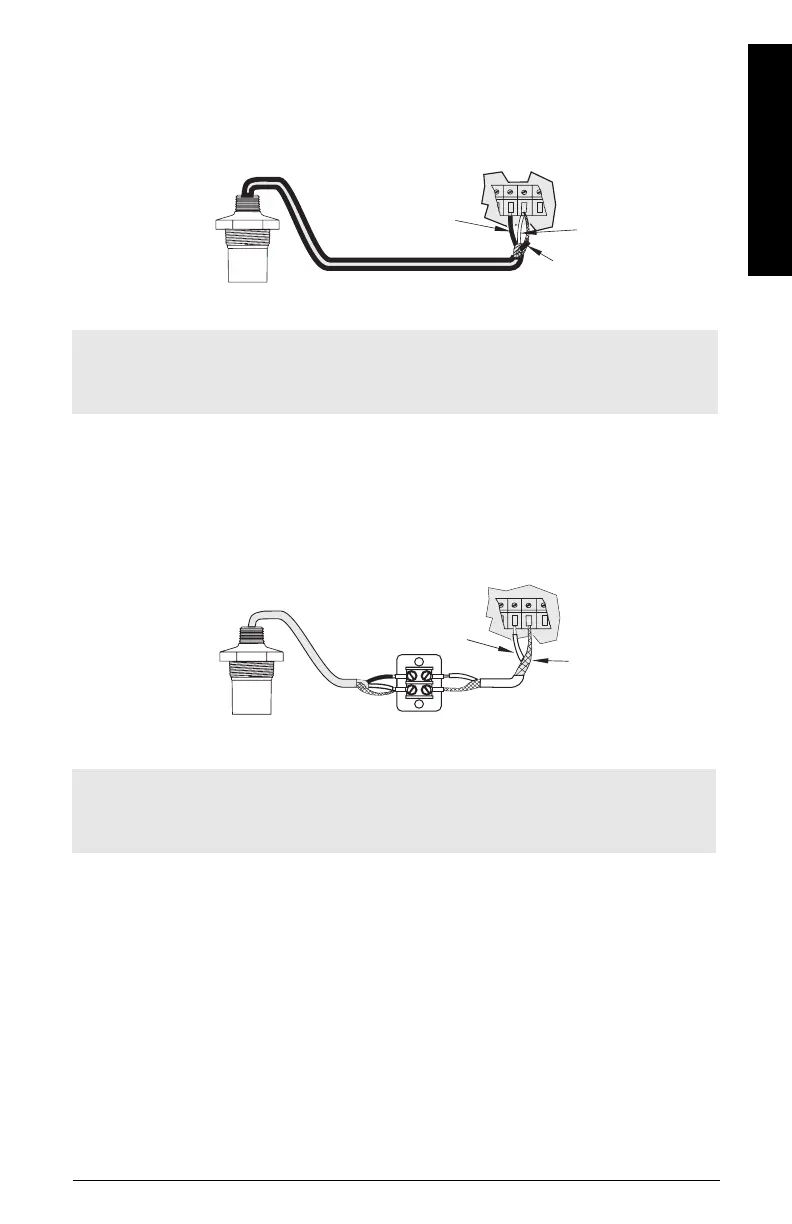

Extension de câble avec un câble coaxial RG-62 A/U.
blanc
blindage
