7ML19985QK82 Sensor ST-H – MANUALE OPERATIVO Pagina IT-11
mmmmm
Italiano

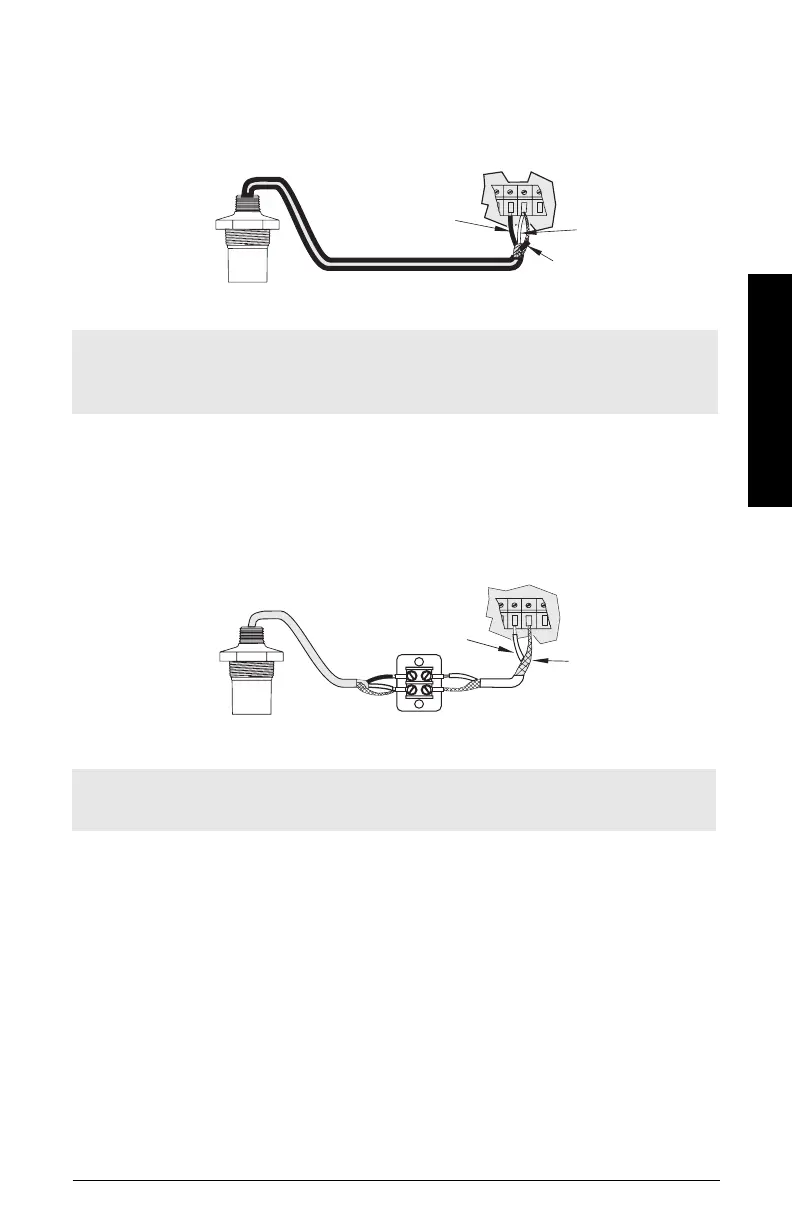

Collegamento diretto
Collegare il trasduttore direttamente al controller Siemens Milltronics con un cavo elettrico
bipolare schermato.
Estensione coassiale
Collegare il trasduttore al ricetrasmettitore Siemens Milltronics tramite una cassetta di
giunzione e un cavo coassiale RG–62 A/U. Questo tipo di installazione è adatto quando la
massima distanza tra il trasduttore ed il controller è 365 m (1200 ft).
Nota: Per collegare il trasduttore a un ricetrasmettitore SITRANS LUC500, MultiRanger
100/200, o HydroRanger 200 collegare il cavo elettrico bianco, nero e lo schermo
separatamente. NON collegare il cavo elettrico bianco e lo schermo insieme.
Nota: NON utilizzare un cavo coassiale per collegare il trasduttore ad un ricetrasmettitore
SITRANS LUC500, MultiRanger 100/200 e HydroRanger 200. Consultare il diagramma.
bianco
nero
schermo
Per estendere il cavo utilizzare un cavo coassiale A/U RG-62.
bianco
schermo
