7ML19985QK82 Ultraschallsensor ST-H – BETRIEBSANLEITUNG Seite DE-9
mmmmm
Deutsch

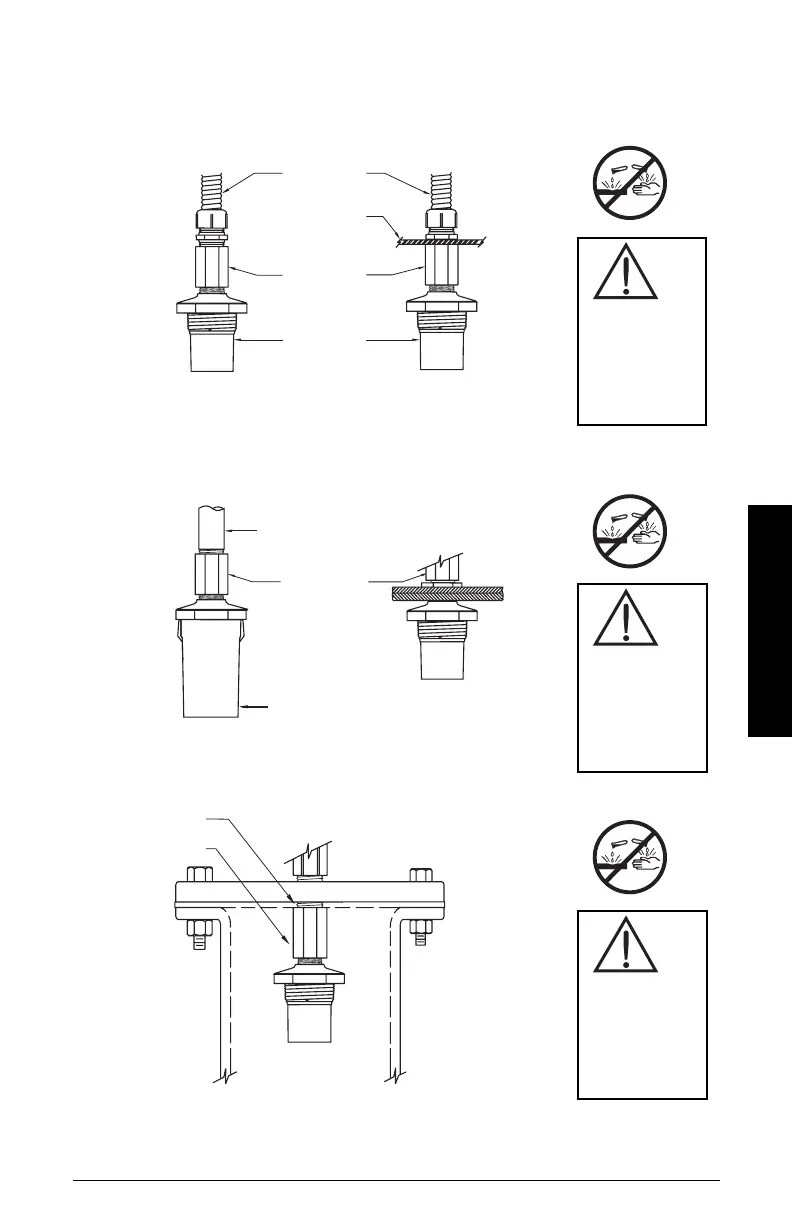

Montage – Applikationen mit Flüssigkeiten
Standardapplikationen
Flexible
Anschlussleitung
Stahlplatte
Koppel-
adapter aus
Kunstsstoff
Ultraschall-
sensor
Abgehängte Montage Halterung
Bei einer abgehängten Montage sollte der Sensor weder
Wind, Vibrationen, noch Stößen ausgesetzt werden.
Überflutbar Sperrholz
Festes Metallrohr
Koppel-
adapter aus
Kunstsstoff
Überflutungs-
hülse
Sensor mit Überflutungshülse für
Applikationen mit Überflutungsgefahr.
Eine Sperrholzmontage ergibt
eine ausgezeichnete Isolie-
rung, muss aber stabil genug
sein, um bei Belastung ein
Durchhängen zu vermeiden.
Blindflansch
An den Blindflansch
geschweißte
Verschraubung
Koppeladapter
aus Kunstsstoff
Flansch, Dichtung und Montagematerial vom Kunden geliefert.
WARNUNG!
NICHT
für den
Einsatz in korrosi-
ven Umgebungen
geeignet.
WARNUNG!
NICHT
für den
Einsatz in korrosi-
ven Umgebungen
geeignet.
WARNUNG!
NICHT
für den
Einsatz in korrosi-
ven Umgebungen
geeignet.
