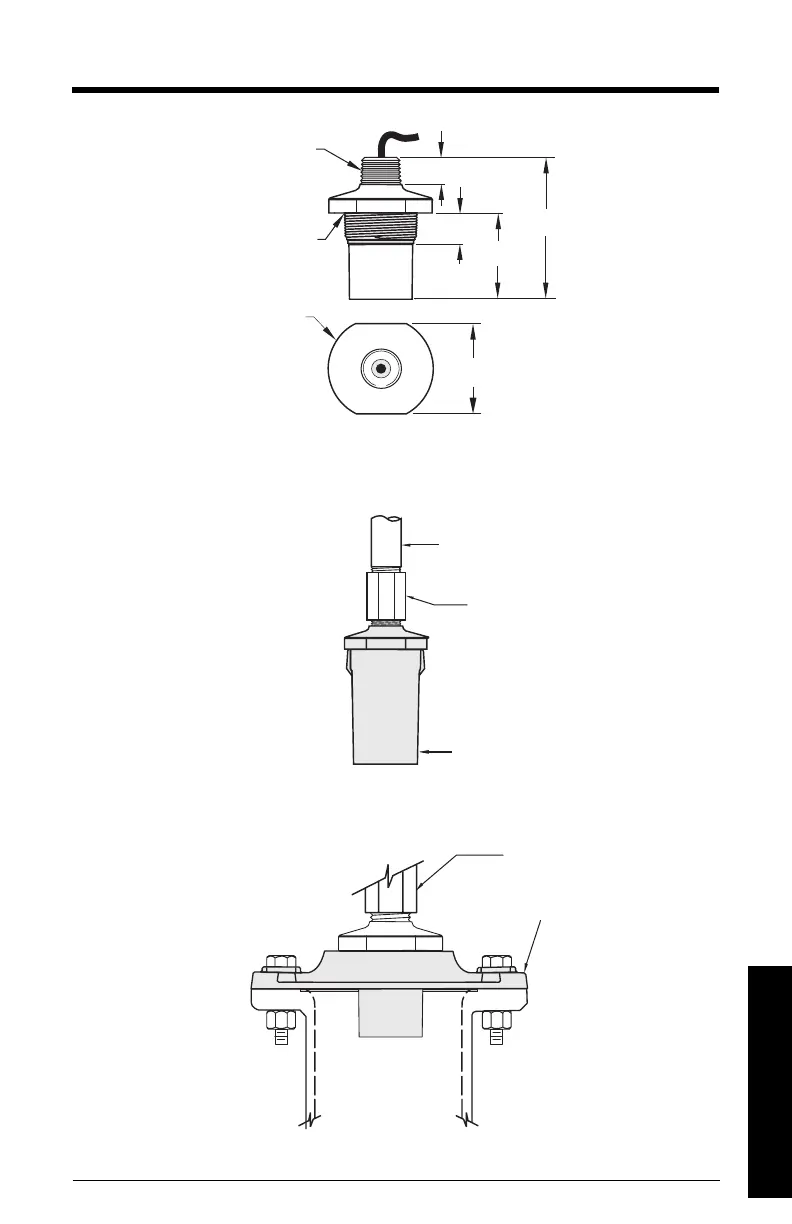

Esquema de dimensiones
119 mm (4.7”)
rosca 1” NPT
rosca de montaje 2” NPT, R
2” (BSPT), ó G 2" (BSPP)
(conexión al proceso)
87 mm ∅
(3.4”)
82 mm (3.2”)
74 mm (2.9”)
Vaina anti-inundación
Adaptador para brida
tubo de metal rígido
manguito
plástico
vaina anti inundación
manguito
plástico
adaptador de brida
Siemens Milltronics
Sensor con vaina anti inundación para aplicaciones con riesgo de inmersión.
22 mm (0.87”)
20,9 mm
(0.82”)
