Seite DE-8 Ultraschallsensor ST-H – BETRIEBSANLEITUNG 7ML19985QK82
mmmmm
Deutsch
Montage
• Schrauben Sie den Sensor nicht direkt in Metall ein. Verwenden Sie eine Reduziermuffe
aus Kunstsstoff und einen Koppeladapter zur Isolierung (kundenseitig).
• Beachten Sie bei der Sensormontage einen Mindestabstand zum maximalen Material-
füllstand entsprechend der Nahbereichsausblendung. Siehe zugehörige Betriebsanlei-
tung des Messumformers.
• Bei Applikationen mit Flüssigkeiten ist der Sensor so anzubringen, dass die Übertra-
gungsachse senkrecht zur Flüssigkeitsoberfläche steht. Bei Behältern mit einem parabo-
lischen Dach kann ein Verstellflansch Typ EA verwendet werden, um die
Sensorsendefläche senkrecht zur Flüssigkeitsoberfläche zu montieren.
• Verwenden Sie bei Applikationen mit Schüttgütern einen Siemens Milltronics Verstell-
flansch, um die Ausrichtung des Sensors zu vereinfachen.
• Bei einer Standrohrmontage des Sensors muss die Innenwand des Standrohrs und das
Rohrende frei von Schweißnähten und Graten sein.
• Verwenden Sie ggf. einen optionalen Temperaturfühler.
• Nicht zu stark anziehen. Handfest ist ausreichend.

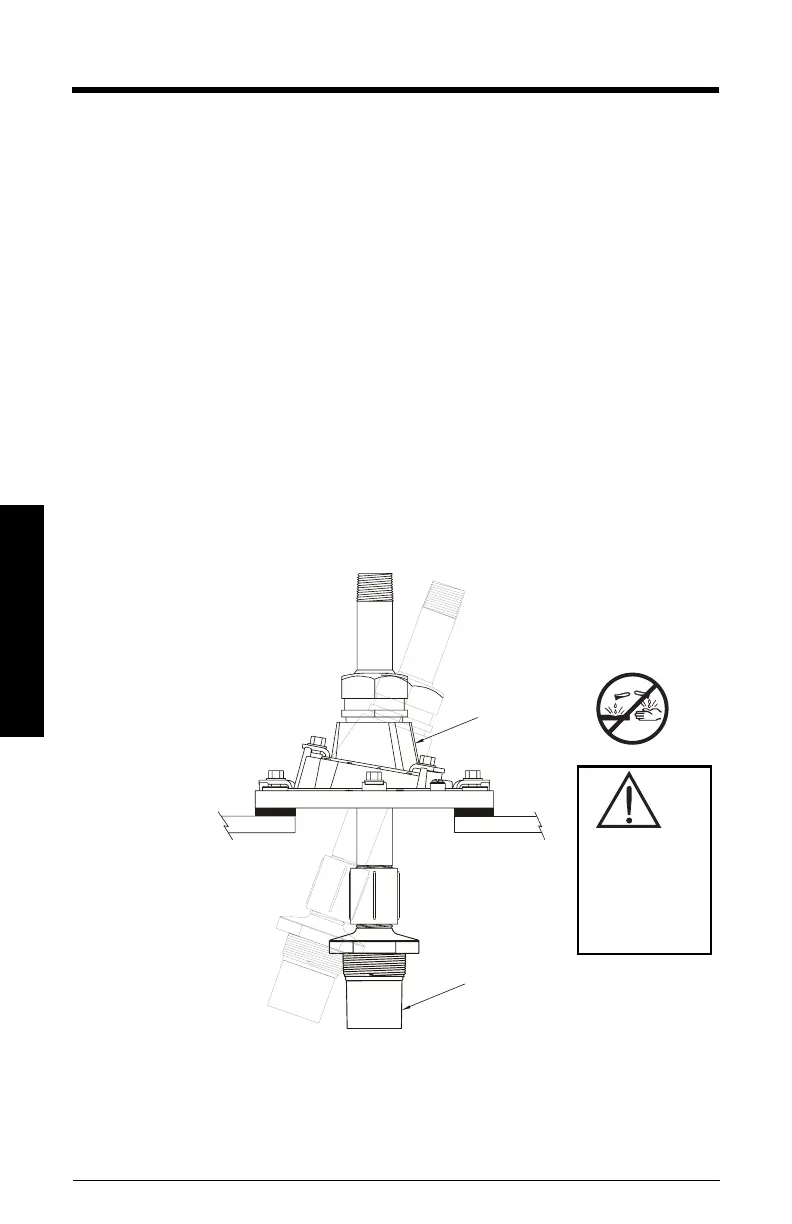

Montage – Applikationen mit Schüttgütern
Standardapplikationen
In Applikationen mit Schüttgütern wird der Sensor auf den unteren Abzug ausgerichtet. Verwenden
Sie den optionalen Siemens Milltronics Verstellflansch, um die Ausrichtung zu vereinfachen.
Verstellflansch
(typisches
Modell)
Ultraschallsensor
WARNUNG!
NICHT
für den
Einsatz in korrosi-
ven Umgebungen
geeignet.
